屋顶分布式光伏现场考察看什么？问什么？要什么？

物和树木的遮挡。如果遮挡的阴影范围比较严重，则不具备开发价值。

图1：树木遮挡

（2）屋面的坡度、朝向，南北朝向且坡度较大的屋顶，北向屋面不建议开发。（3）女儿墙的高度，例如在北京地区正南正北的屋顶，东西两侧1m高的女儿墙9:00~15:00遮挡距离约2.7m，南侧1m高的女儿墙9:00~15:00遮

挡距离约2.0m。

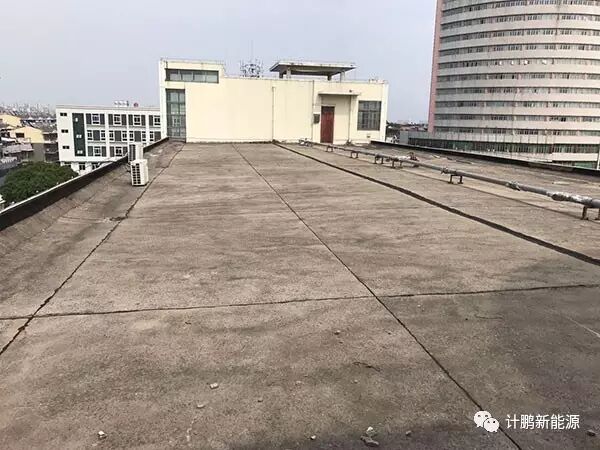

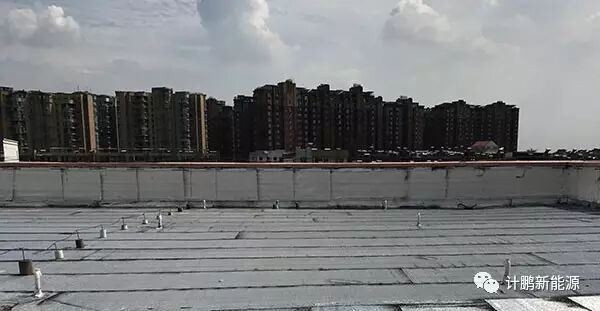

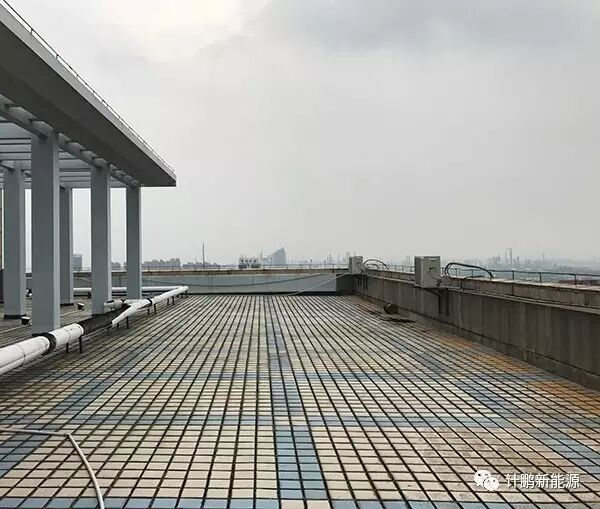

图2：女儿墙

对于彩钢瓦屋面，采光带和通风口是彩钢瓦屋顶最常见的“障碍物”。（1）采光带；大面积的彩钢瓦屋面厂房通常会布置有采光带，光伏组件在铺设时会做避让处理；采光带有的与屋面处于同一水平，PVC材质宽度在

0.6~1.0m，均匀分布于屋面，对于组件铺设影响不大。也有宽度1m以上凸出屋面的设计。

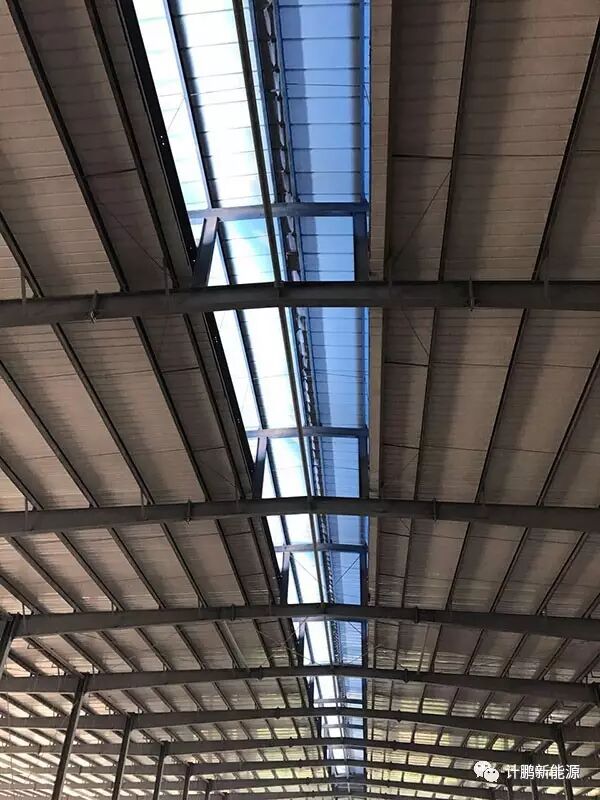

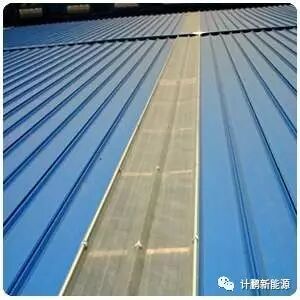

图3-1：采光带1

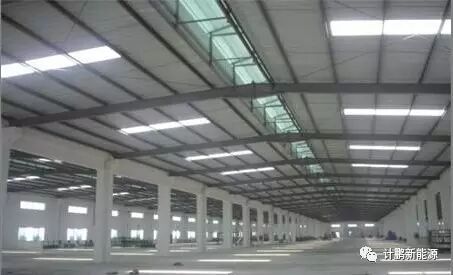

图3-2：采光带2

图3-3：采光带3

还有的会高出屋面2m以上，宽度也在2m以上，兼具采光通风的作用，会造成较大范围的阴影，十分不利于光伏组件的布置。

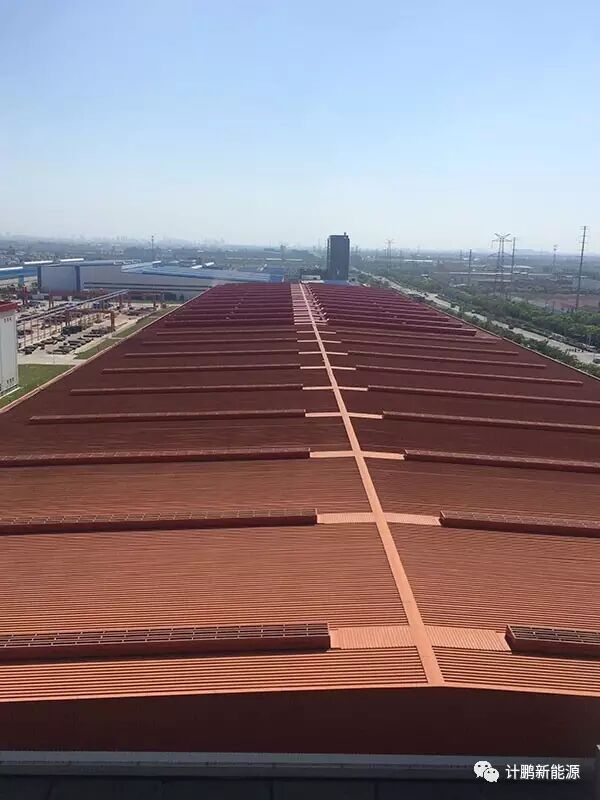

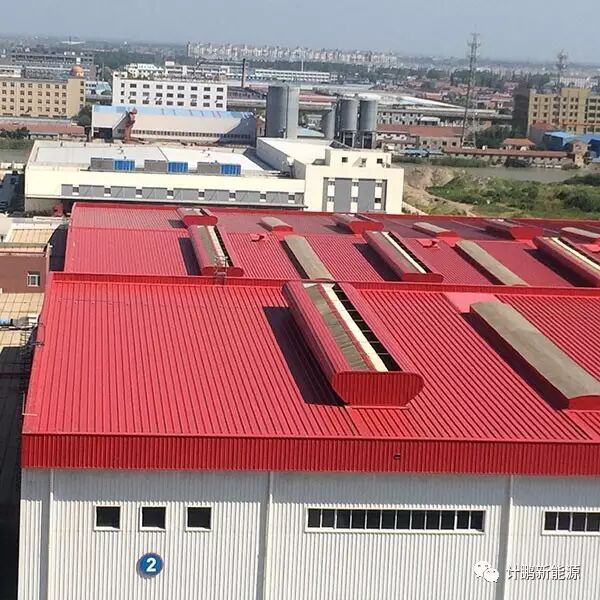

图4：采光通风窗

（2）通风口/通风设备；通风口一般沿屋脊设置，高出屋面1.5~2m，宽度也在1.5~2m。

图5：通风口

小型通风机约1.0~1.5见方，均匀分布在屋面。

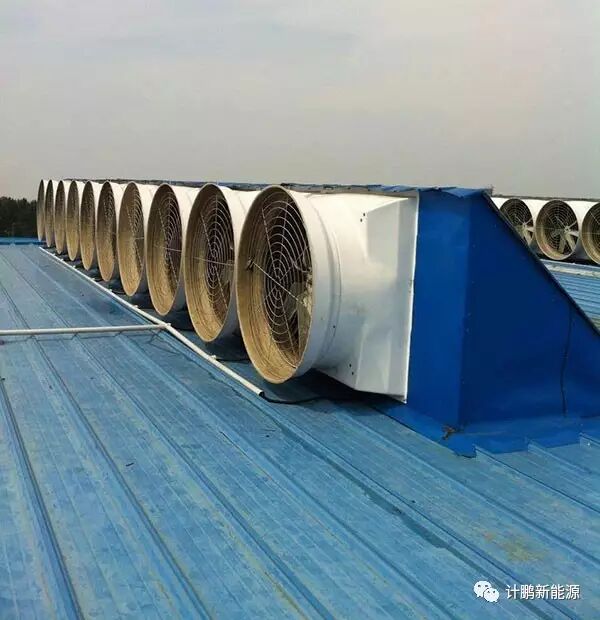

图6：小型通风机

也会有大型的通风降温设备。

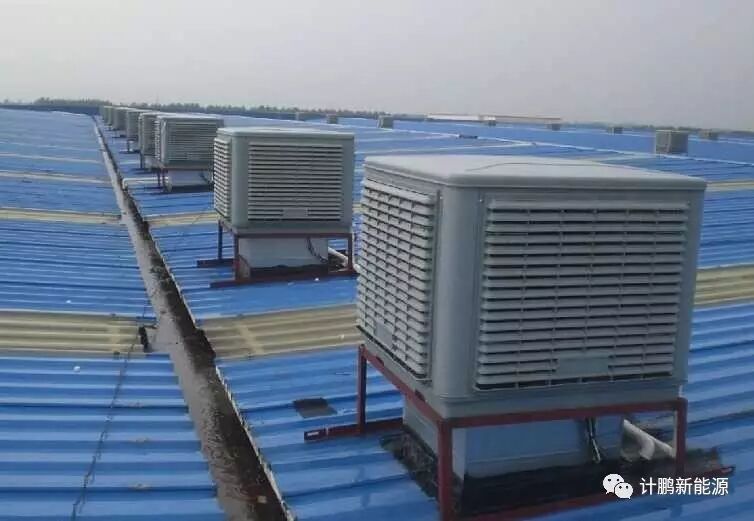

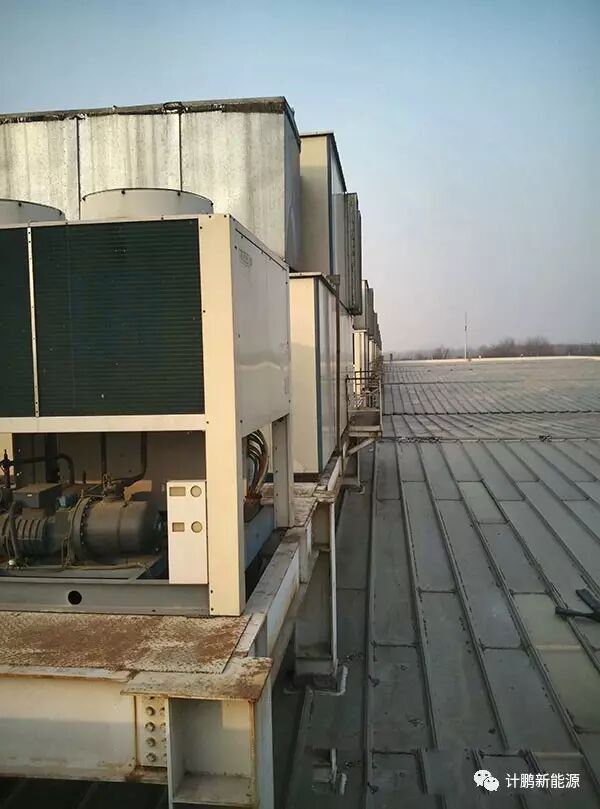

图7-1：大型通风降温设备

图7-2：大型通风降温设备

图7-3：大型通风降温设备

几种通风口、通风设备都会造成阴影范围大小不一的遮挡，在估算屋面可利用面积时要予以考虑。

另外，彩钢瓦屋面还要看一下面板的形状，一般有角驰型彩钢瓦、直立锁边型、梯型，其结构形式如下。

图8-1：角驰型

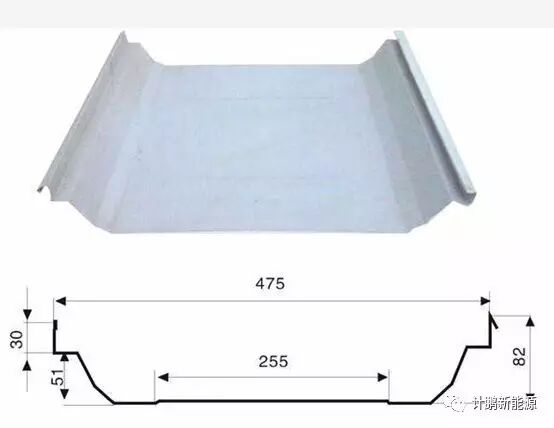

图8-2：直立锁边型

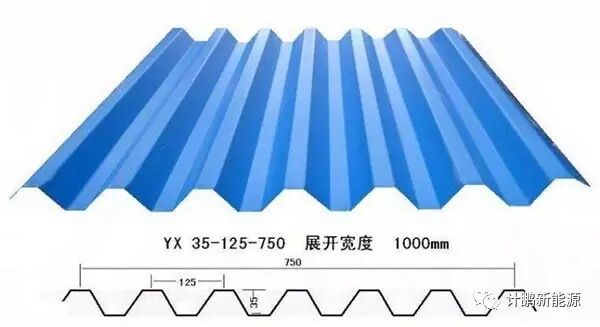

图8-3：梯型

角驰型和直立锁边型彩钢瓦，可以直接采用夹具作，不破坏彩钢瓦的完整性，而梯形彩钢瓦的安装方式会破坏彩钢瓦的整体性，存在漏水隐患，防水工程可能会增加项目的投资。

混凝土屋面一般单体建筑面积不会特别大，而不利于光伏组件布置的因素却比较复杂：（1）楼梯间空调间；（2）空调室外机；（3）通讯设备；（4）管道；（5）热水器；（6）异性构造等等，这些都会影响到屋顶实际

可利用面积。

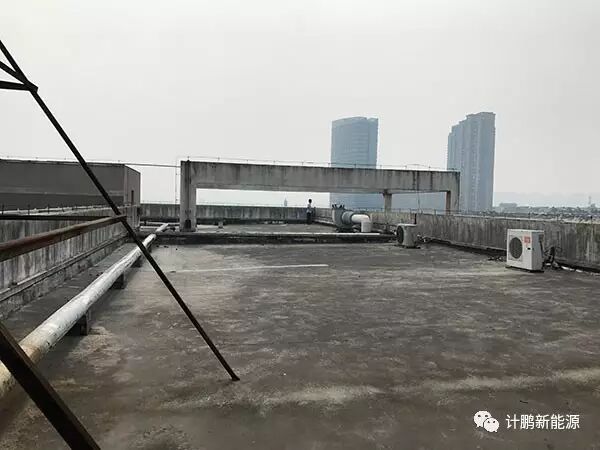

图9：空调间楼梯间、管道

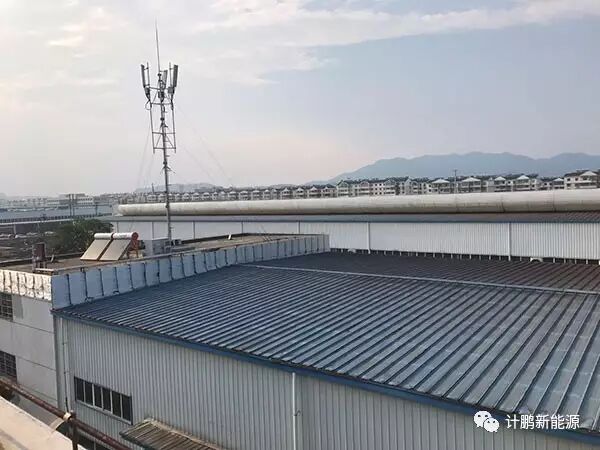

图10：空调室外机、通讯设备、热水器

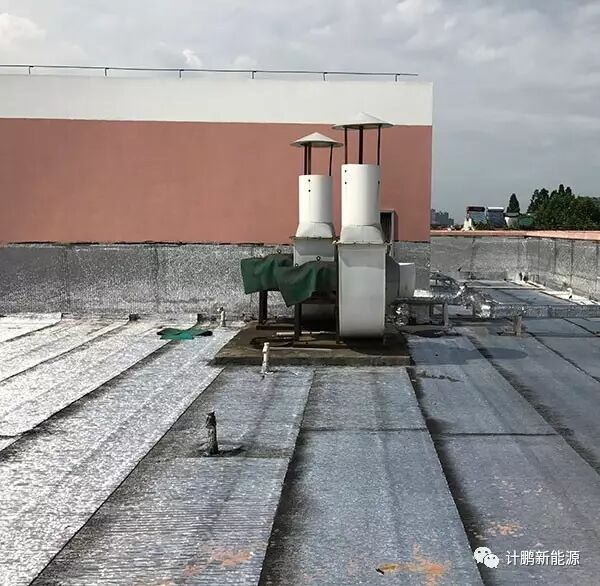

图11：设备

图12-1：异性构造

图12-2：异性构造

现场考察时可携带测距仪记录下“障碍物”宽度、长度、数量，在估算可利用面积时将占用的面积和产生的阴影范围扣除，以便进行可开发容量的估计。

满足设计标准值0.5KN/m2一般就可以铺设光伏组件，混凝土屋顶活荷载满足设计标准值2.0KN/m2一般就可以建设。当然后续还需要进一步进行承载力验算。

另一方面了解企业是否有产权证、土地证、规划证，房产是否有抵押等情况，例如地方建投统一建设的标准化厂房企业租赁的情况，就要明晰权责。再有可以了解一下企业的生产工作时间，用电量情况，以及屋顶租金或

者电价折扣方面的想法等等。
