在光伏电站中，常常有直径几厘米的电缆、电线或者细杆状物体（如建筑上的圆钢避雷带）对光伏组件形成遮挡，我们可以把这类障碍物的阴影称之为线状阴影。由于架空电缆等线径较细，且距离光伏组件较远，光伏电站设计中常常忽略架空电缆对光伏电站的阴影影响。本文从实际场景观察和通过PVsyst模拟，分析架空电缆类的线状障碍物对光伏电站的阴影影响。
1本影、半影和伪本影区的含义
不透明体遮住光源时，如果光源是比较大的发光体，所产生的影子就有两部分，完全暗的部分叫本影，半明半暗的部分叫半影。本影指发光体（非点光源）所发出光线被非透明物体阻挡后，在屏幕（或其他物体）上所投射出来完全黑暗的区域。此处发光体的光线完全被物体阻挡，而没有任何光线到达。半影区域则是发光体的一部分光源发出的光线能照射到，另外一部分光源照射不到，因此阴影属于半明半暗状态。
除了本影和半影外，当距离遮挡物更远时，是光线相交后形成的影，是伪本影区，此处区域是障碍物较小，遮挡住光源的中间部分，而两边或四周其他部分遮挡不到形成的阴影。例如，日全食、日偏食，日环食的发生，就是地球在月亮后面的本影区或半影区或伪本影区有关。

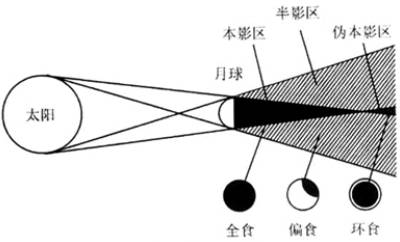

图1 以月食为例的本影和半影示意图
2线状物体距离优化设计

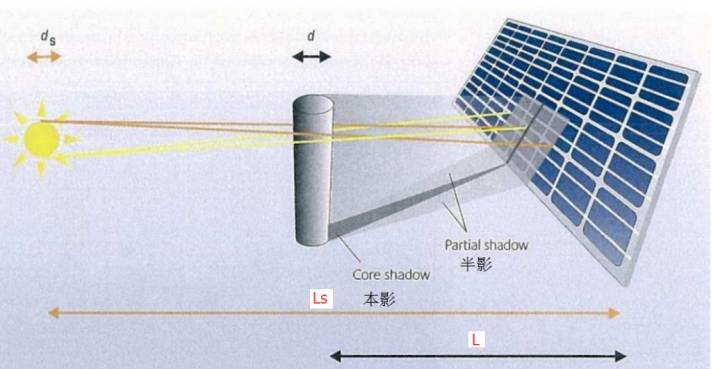

如果光伏组件上出现本影，则光伏组件被遮挡的区域容易形成较为严重的热斑。如果是半影遮挡，则热斑不会明显。因此，在光伏电站组件布置时，可以计算组件和障碍物之间的距离来规避本影区域。如下图示意：
根据投影物体的直径、日地距离，以及光线直线传播时形成的近似三角关系，计算无本影时最优距离关系：
举例说明，如果架空电缆的直径d为5cm，则距离组件表面的距离至少要达到5.4米才不会出现本影。由于电缆、电线等线状障碍物的直径都比较小，在几厘米以下，因此，障碍物距离组件表面的距离几乎都能满足108倍直径的要求。
3实际架空电缆的阴影
让笔者带大家看看，光伏电站中的电缆电线问题实际案例，以及实际的电缆电线在地面上产生的阴影情况。

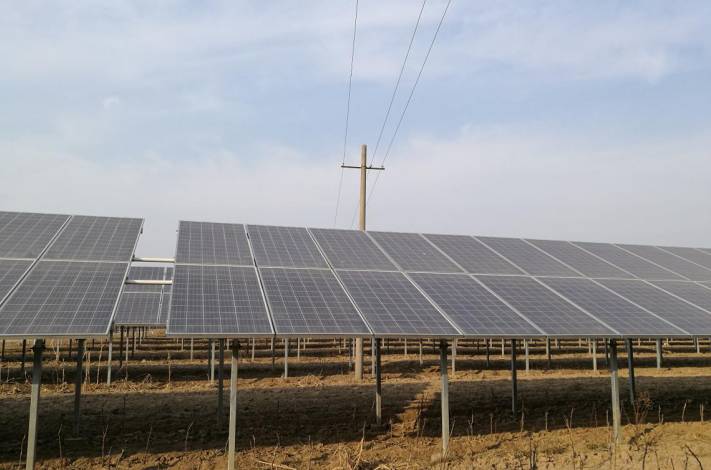

图2 山东聊城某项目电线电缆对组件遮挡的案例

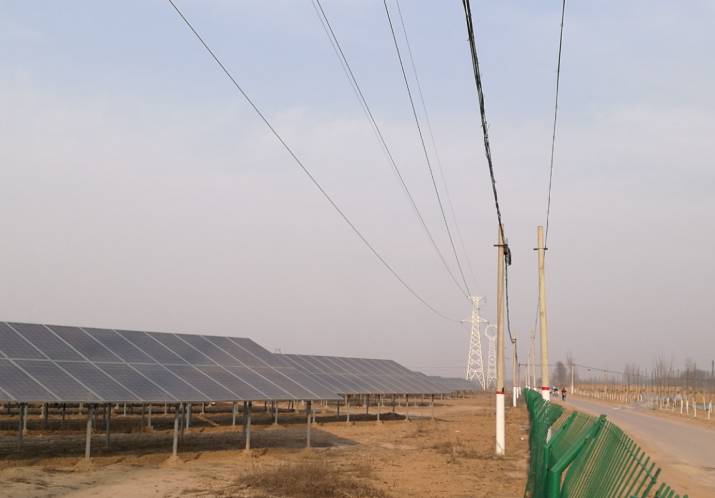

图3 山东聊城某项目电线电缆对组件遮挡的案例

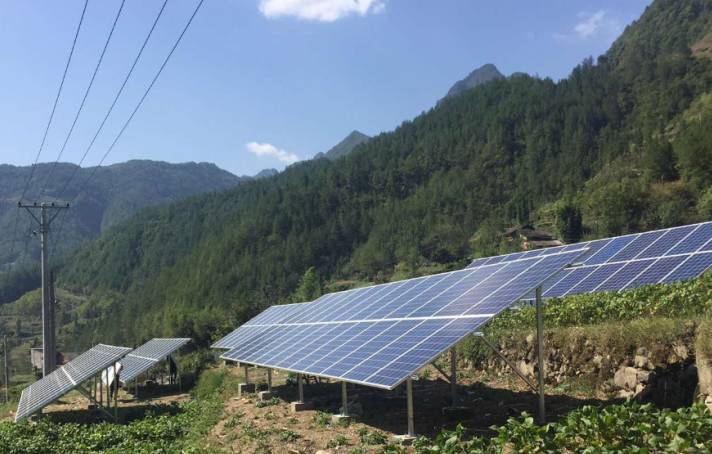

图4 电线电缆对组件遮挡的案例
通过以上照片，我们可以看到，有的光伏电站中，光伏组件的布置对电线杆的阴影避让不够多，如图2图3为山东聊城的某个的光伏电站，在设计时没有考虑电线杆的阴影影响，电站杆在光伏方阵的中间和光伏电站边缘的围栏内。另外，即便是对电线杆进行了有效的阴影避让，但是由于电线属于架空线路，长距离架空敷设，光伏电站的场地面积有限，光伏组件的布置难以避让电缆遮挡的较多的场地面积，否则将产生场地的浪费，降低土地利用率。但高压线路则因架空电力线路保护区的要求，各级高压电缆线路的两侧有往外延伸距离的避让要求。
接下来，看一看实际的电缆阴影情况。案例照片均是随手选的场景和拍摄的照片，供参考。

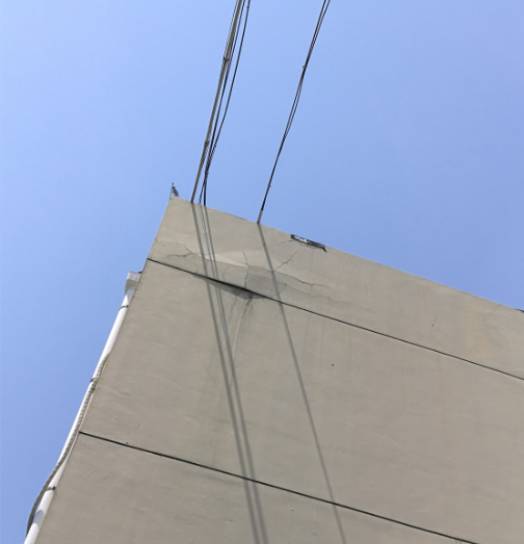

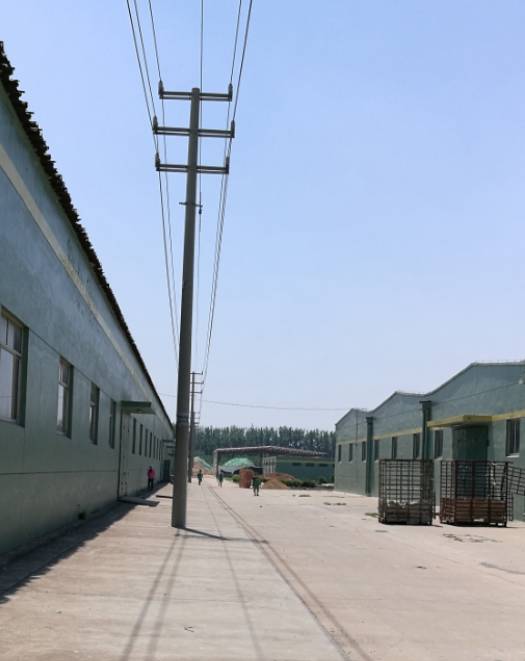

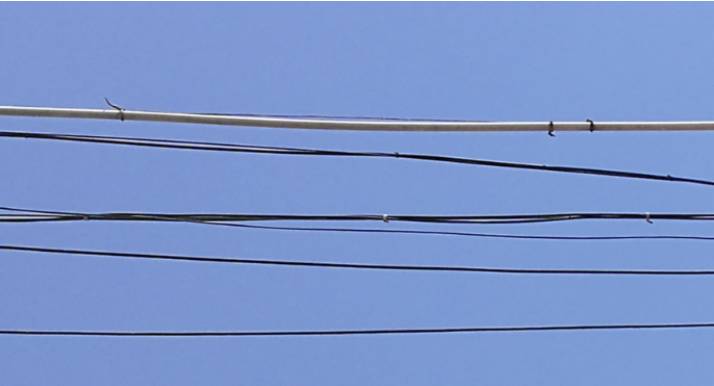

图5-1 工厂内的架空电线
图5-2 不同距离时产生的阴影

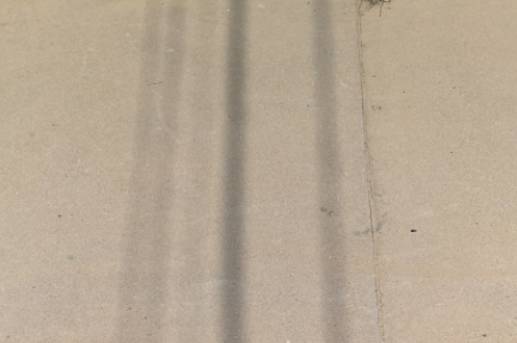

图5-3 投在地面混凝土上的阴影
图6 10kV架空线路投在地面混凝土上的阴影
从图5中的各个照片，我们可以看到随着距离的增加，阴影变得越来越淡。有的电线在地面上几乎看不到阴影，只有穿PVC管的电线因PVC管径约3-5㎝，可以非常明显的看出灰暗的阴影带。图6为15米高的10kV架空线路投在地面上的阴影，每一根电缆的阴影均清晰可辨，但灰度较浅。
图5图6照片，均是在非常晴朗的天空下拍摄的。从上面实际阴影案例可以看出，尽管电缆距离地面的高度远大于108倍电缆直径的距离，但地面上还会有明显的阴影，这些阴影实际上是伪本影。阴影明暗的强烈程度，光照中散射辐射在水平面总辐射量中的多少有关。当散射辐射量相对直射辐射量较大时，则阴影相对于未遮挡部分的明暗程度对比较小。如果天气是阴天，散射辐射占水平面总辐射量中的全部，没有直射辐射量，则不会形成阴影。因此，也可以说，阴影明暗的强烈程度，还与晴空指数有关，天空越晴朗，阴影越明显。
4PVsyst软件模拟分析
通过PVsyst模拟，进一步分析电线电缆等线性阴影对光伏组件的发电性能的影响。
本文选择江苏省南京市作为光伏项目的研究地点，在PVsyst里面建立一个50kW的光伏系统模型。建模如下，选用280Wp的单晶硅光伏组件，光伏组件以23°倾角竖向单排安装，前后排阵列的中心间距经计算设计为3000mm。每排光伏阵列安装22块组件，串联为一个组串，8个组串并联输入50kW的光伏组串逆变器。

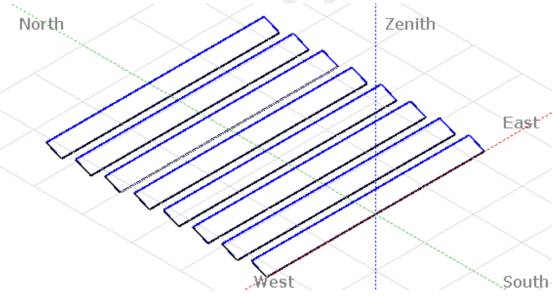

图7-1 光伏组上方无架空线路

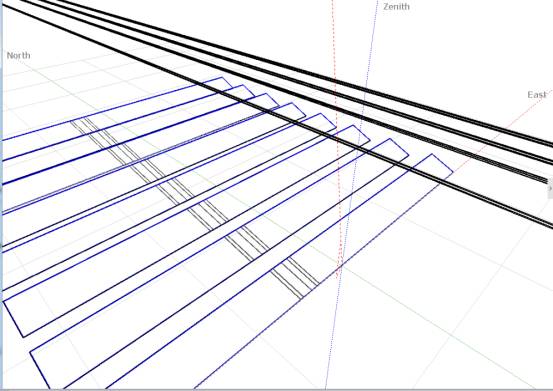

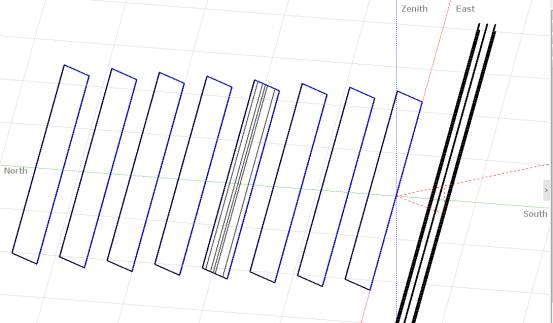

图7-2 架空线路南北方向在组件上方通过
图7-3 架空线路东西方向在组件前方通过

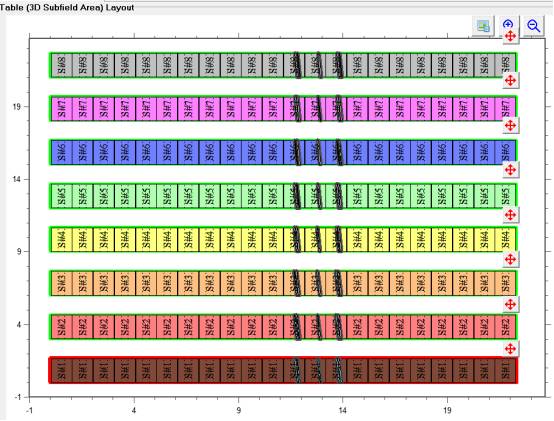

建模过程中，Elementary shading object中选择cable模型，添加5根电缆，电缆属性定义为直径0.05m，长度设计为100米，高度10米。阴影对光伏组件的发电影响的遮挡损失模拟，采用精确模拟模拟（Detailed，according to Module Layout），组串分组具体在Module Layout设置，但不能采用线性阴影模拟。图8-1和图8-2提供了某时间点，南北方向的架空电缆对光伏组串电气性能的影响，MPPT1接入的两个光伏组串S1和S2的Pmpp小，电气损失为4.4%。经过建模模拟，架空电缆对光伏组件的影响最终反映在阴影损失和发电量方面。

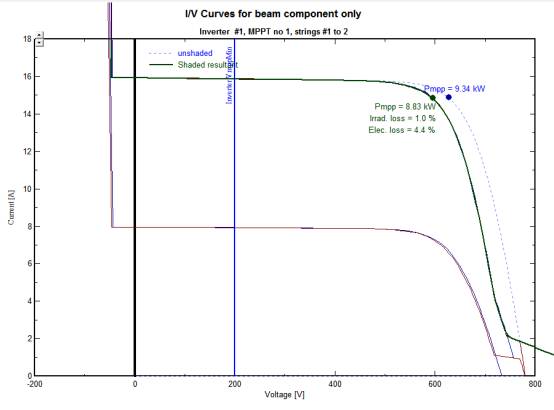

图8-1 光伏组串的电气性能表现
图8-2 光伏组串的电气性能表现
表1 不同场景模拟数据对比
| 无线缆遮挡 | 线缆东西方向 | 线缆南北方向 | ||||
| 辐射量（kWh/m²） | 发电量（kWh） | 辐射量（kWh/m²） | 发电量（kWh） | 辐射量（kWh/m²） | 发电量（kWh） | |
| 1月 | 72.2 | 3527 | 71.3 | 3277 | 71.6 | 3357 |
| 2月 | 81.1 | 4015 | 80.4 | 3798 | 80.4 | 3806 |
| 3月 | 86.1 | 4136 | 85.6 | 4015 | 85.4 | 3939 |
| 4月 | 110.6 | 5221 | 110.1 | 5091 | 109.6 | 4921 |
| 5月 | 127.4 | 5853 | 126.9 | 5705 | 126.2 | 5494 |
| 6月 | 110.2 | 4982 | 109.7 | 4856 | 109.1 | 4696 |
| 7月 | 129.8 | 5797 | 129.3 | 5654 | 128.6 | 5465 |
| 8月 | 126.5 | 5664 | 126.1 | 5518 | 125.3 | 5327 |
| 9月 | 113.5 | 5170 | 113.1 | 5028 | 112.5 | 4858 |
| 10月 | 99.2 | 4643 | 98.5 | 4455 | 98.3 | 4404 |
| 11月 | 80.9 | 3840 | 80.1 | 3551 | 80.3 | 3661 |
| 12月 | 73.3 | 3429 | 72.4 | 3195 | 72.8 | 3288 |
| 总计 | 1210.9 | 56278 | 1203.5 | 54142 | 1200.2 | 53217 |
说明：表中的辐射量为光伏组件表面接收到的有效辐射量（GlobEff），即无任何遮挡的组件表面接收到的最大辐射量（GlobInc）减去前后排阴影遮挡和其他遮挡损失后的辐射量。发电量为逆变前的直流侧发电量（EArray），避免对比数据中包含了逆变器效率等其他影响因素。
对表1数据分析，相对于无遮挡的光伏电站，在不同电缆方向上的阴影，对光伏阵列的接收到的辐射量和发电量输出损失如下：
表2 不同场景的相对损失率
| 线缆东西方向 | 线缆南北方向 | |||
| 辐射量% | 发电量% | 辐射量% | 发电量% | |
| 相对减少率 | -0.61% | -3.80% | -0.88% | -5.44% |
南北方向的电缆对光伏阵列的影响比东西方向的电缆影响大1.64%，这是因为在同一时间，南北方向的电缆同时遮挡很多组串，而东西方向的电缆遮挡的组串相对较少，且小部分时间阴影落在前后阵列中间的空地上；还有部分原因是，当光伏组件不是处于架空电缆的正下方时（一般也不会将光伏组件设计在架空线路的正下方），夏季中因太阳轨迹原因（白天大部分时间太阳的高度角都很高），架空电缆的阴影几乎是落在正下方，而不会对位置偏北的光伏组件形成遮挡，因此夏季时光伏系统可能基本上没有架空线路的阴影损失。
5总结
通过以上分析，虽然架空线路距离光伏组件较远，远大于108倍的电缆直径，组件表面没有本影，但半影和伪本影仍然会影响光伏电站的发电性能。进一步采用PVsyst对一个50kW的光伏系统进行模拟，阴影的影响造成光伏电站约4-5%的损失（由于本文中电缆线径设计较粗、距离较近，结论仅供参考）。相对于东西方向的架空线路，南北方向的架空线路对光伏电站的影响更大。因此，不能简单的忽略架空线路对光伏电站的阴影遮挡。
来源：索比光伏网 周长友 周洪艳
