第一步：支架安装
一、混凝土屋面组件支架
一）施工准备
a、施工范围
根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。
b、技术准备
①项目部技术负责人会同设计部门核对施工图纸，并对施工作业人员进行安装施工技术交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工顺利进行。
②施工项目部应熟悉与工程有关的其他技术资料，如施工合同，施工及验收规范、技术规范、质量检验评定等强制性文件条文。
③项目经理编制施工组织设计并针对有特殊要求的分项工程编制专项施工方案。根据光伏工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数量等情况，安排施工进度计划和编制施工组织划，做到合理有序的进行安装施工。安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。
c、材料及主要工具
根据公司目前混凝土屋面施工的光伏工程，支架结构涉及到的主要材料有：角钢支架，连接型材，C型钢横梁、配套螺栓组、混凝土压块及相关附件等。
根据光伏工程施工特点总结支架安装主要工具如下：
①切割机。用于：角钢、槽钢、圆钢、钢管、C型钢等现场下料切割；
②电钻。用于钢材现场开孔及机制钉配孔作业。
③电焊机。用于现场光伏支架的焊接。
④各种型号的扳手。用于各种螺栓、螺钉的安装作业。
⑤测量放线工具。根据施工队伍情况自定，用于现场测量、排尺及自检等。
d、作业条件
①在环境温度低于 0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。风力超过 4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。
②严禁在未有施工保护措施的高处作业。
③施工人员严禁酒后进入施工现场。
④施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。

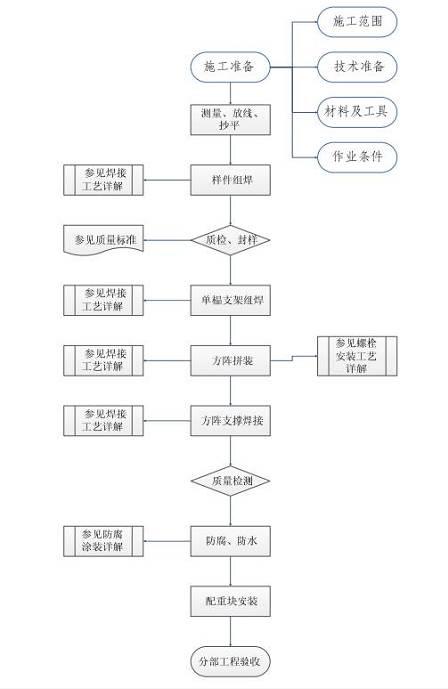

二）工艺流程图
三）测量、放线
a、平面控制测量
根据施工设计图纸及设计要求将光伏组件支架平面布置尺寸测放到屋面相应位置。为施工提供测量放线标志，亦可作为按图施工的标志。
根据施工图纸确认建筑物朝向及屋面障碍物的位置是否正确，若不正确，第一时间与技术部协调，确认。
b、高程控制测量
利用水准仪，选定屋面支架平面中最高点为基准，测定屋面施工范围内的起伏高差，做好标记，便于支架安装时调平零件的统计、制作及后续工作的施工。
四）样件组焊：
支架批量安装前要做好样件的试焊接，待质检及设计确认合格、封样后方可批量焊接支架。
五）支架和方阵拼装
a、根据设计图纸及现场测量结果定位第一组支架安装起始位置。
b、按施工图纸和相关技术要求，焊接底横梁和左右榀支架。
c、按照设计图纸尺寸确定主横梁位置，用螺栓固定主横梁，完成独立标准支架的组装作业。特殊位置支架（带斜支撑支架、带箱柜支架）的焊接。如图所示：
d、独立支架焊接组装完成后，首先将独立支架摆放到第一步确定的位置，垫橡胶垫片，禁止钢结构支架与屋面防水层直接刚性接触。再按照图纸尺寸依次安装支架，左右连接螺栓固定。完成单排支架安装作业。
e、在第四步的基础上，按照设计图纸确定第二排安装位置。进行第二排支架的安装作业。两排之间用构件螺栓连接牢固。按 d、e顺序依次安装完成样板方阵安装作业。
f、样板支架方阵安装完毕后放置配重混凝土压块，配重压块按照设计图纸位置及方式放置。如图所示：
g、按照设计图纸进行屋面组件支架的整体安全固定及组件避雷连接。
以上步骤完成之后，对屋面防水破坏处进行修补施工，支架焊接及支架构件切割处进行防腐处理。完成支架样板方阵全部安装作业。
样板方阵合格后，按照上述步骤依次完成单体建筑屋面支架安装工程。
六）质量控制点
支架组装尺寸
支架焊接质量
方阵安装位置
螺栓连接质量
与屋面柔性接触安装质量
防水、防腐处理
二、彩钢屋面骨架安装
一）施工准备
a、施工范围
根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。
b、技术准备
①项目部技术负责人会同设计部门核对施工图纸，并对施工作业人员进行安装施工技术交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工顺利进行。
②施工项目部应熟悉与工程有关的其他技术资料，如施工合同，施工及验收规范、技术规范、质量检验评定等强制性文件条文。
③项目经理编制施工组织设计并针对有特殊要求的分项工程编制专项施工方案。根据光伏工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数量等情况，安排施工进度计划和编制施工组织计划，做到合理有序的进行安装施工。安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。
c、材料及主要工具
根据公司目前彩钢房屋面光伏工程，屋面组件龙骨结构涉及到的主要材料有：C型钢、彩钢卡具、螺栓组。
主要工具有：
①电钻：现场开孔、扩孔；
②各种型号的扳手：拧各种螺栓
d、作业条件
①严禁在未有施工保护措施的高处作业。
②工人员严禁酒后进入施工现场。
③施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。

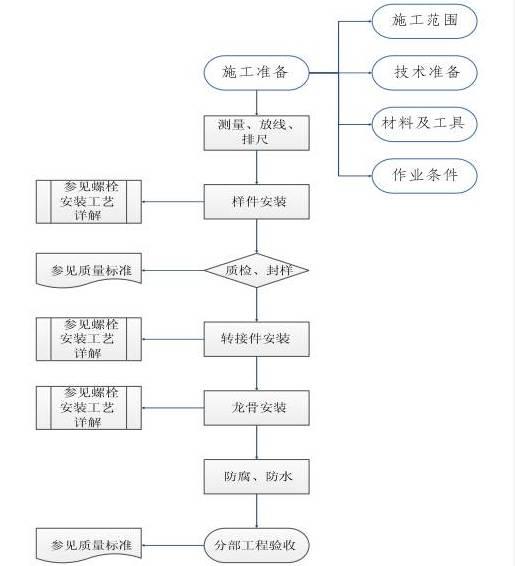

二）工艺流程图
三）彩钢房屋面龙骨安装具体步骤：
a、准备工作，把螺钉平行拧到卡具上备用。
b、测量放线、排尺，根据设计图纸中彩钢板锁边和采光带的位置关系以及龙骨卡具的位置尺寸定位第一个方阵中第一排的卡具位置和第二个方阵中第一排卡具的位置。依次排尺，确定屋面各排方阵龙骨卡具安装位置。
c、安装固定卡具
d、按照设计图纸安装组件龙骨。
e、按照以上步骤操作，完成龙骨方阵的安装。
注:屋面龙骨安装施工中按照设计要求做好样件及样板方阵的安装。报检。待质检及设计确认合格后方可批量安装安装。
四）防水修补
①对破坏原有彩钢屋面，机制钉连接处进行防水修补处理。
②对施工中造成原有屋面防水层失效部位进行防水修补。
五）质量控制点
屋面施工安全保护措施
龙骨卡具安装质量
龙骨安装质量
屋面防水修补质量
第二步：组件安装
一）施工准备
a、施工范围
根据设计图纸确定施工范围，项目经理及施工人员到现场进行施工范围确认。
b、技术准备
①组件支架安装工程验收合格，组件外观及部件完好无损并很据组件的实际电压、电流参数进行分类。
②项目部技术负责人会同设计部门核对施工图纸，并对施工作业人员进行安装施工技术交底。项目部要熟悉、会审图纸，充分了解设计文件和施工图纸的主要设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，以便及早采取措施，确保施工顺利进行。
③施工项目部应熟悉与工程有关的其他技术资料，如施工合同，施工及验收规范、技术规范、质量检验评定等强制性文件条文。
④项目经理编制施工组织设计并针对有特殊要求的分项工程编制专项施工方案。根据光伏工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员数量等情况，安排施工进度计划和编制施工组织计划，做到合理有序的进行安装施工。安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。
c、材料及主要工具
根据公司目前光伏工程，组件安装时主要材料有：多晶硅组件，螺栓组，铝型材压块，等电位连接材料等
主要工具有：相应规格扳手、电气性能测试设备（万用表等）
d、作业条件
①现场风力达到四级或四级以上时，禁止组件安装作业。
②严禁在未有施工保护措施的高处作业。
③施工人员严禁酒后进入施工现场。
④施工人员进入施工现场严禁穿拖鞋、凉鞋、高跟鞋。
⑤严禁在雨中进行组件的连线作业。
二）工艺流程图
一、混凝土屋面组件安装
根据设计图纸的尺寸和技术要求，安装光伏组件。
a、根据图纸尺寸，首先定位好第一行第一个支架上的组件位置，并根据施工图纸进行组件的安装固定。
b、按照顺序安装固定支架上的 4片组件。调整组件高度、角度及间距，拧紧螺栓，完成组件固定。依次重复操作，完成整个方阵的组件安装。如图：
c、组串连接。根据电气施工图纸，进行组件的电气连接。
组件安装完成后，需要做防雷处理，因此组件与组件之间需要等电位连接，如图：
第四步、按照设计接线图纸，组串并同时检查电池板串开路电压是否正确，连接无误后在进行下一组串的接线，如图：
按照以上步骤操作，完成混凝土屋面组件安装。
二、 混凝土屋面组件安装
安装过程中必须轻拿轻放以免破坏组件，具体安装步骤如下：
第一步、根据图纸尺寸和技术要求，确定好第一个方阵中的第一块组件的位置，放置好组件，如图：
第二步、用侧压块和 T型螺栓固定，如图：
第三步、如图摆放第二块组件，同时按照接线图纸将两组件组串接线，之后两组件夹紧中压块，用螺栓拧紧：
第四步、按照设计图纸接线顺序安装组件，重复以上步骤，完成组串和组件的安装。每串电池板连接完毕后，应检查电池板串开路电压是否正确，连接无误后在进行下一组串的安装和接线，重复以上工作，完成组件的安装。
