案例
11月28日上午，全民君跟随技术人员来到张庄镇对一业主设备进行巡检，据业主介绍隔壁邻居安装的光伏电站要比业主安装的少发很多电，并且装机容量还大，这让邻居很恼火。这时邻居也来咨询这个问题，虽然不是航禹安装的电站但技术部的工作人员还是很热心很职业的去帮忙检查了邻居家的设备。
业主通过航禹能源安装的是9.36kW户用光伏电站，就在旁边5米处另一栋屋顶上，有一个11.9kW的户用光伏电站，是邻居东拼西凑找的游击队型光伏施工队做的项目。
航禹9.36kW户用光伏电站

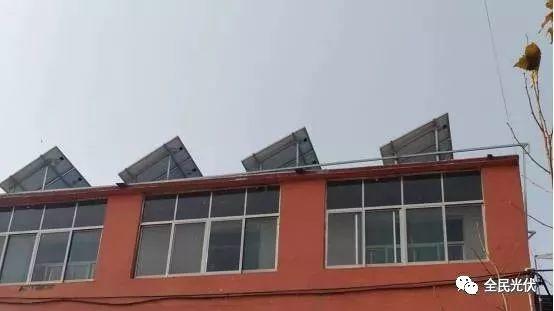

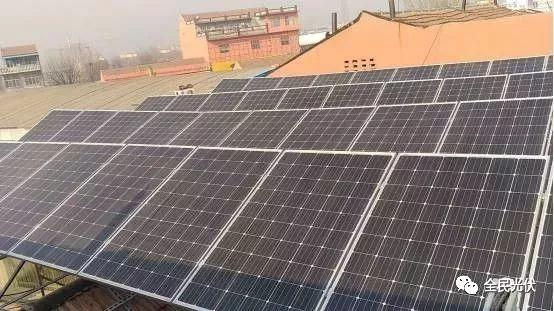

邻居11.9kW户用光伏电站（离航禹电站仅有5米）
下面是11时15到16分之间拍摄的两个逆变器的发电量，时间间隔在一分钟之内。可以清晰的看到业主的发电量是8.7kWh，邻居的发电量是5.075kWh。发电量差距几乎是两倍了！
航禹9.36kW户用光伏电站发电量
（截止至11：15，当日发电8.7度，即时满发率53%）
邻居11.9kW户用光伏电站发电量
（截止至11：16，当日发电5.074度，即时满发率23.3%。与航禹逆变器拍摄时间相差1分钟内）
分析
在仔细寻找原因后，工作人员发现，原来在中国的北方各省市，北纬度高过35度在11月底时太阳的高度已经和夏天大不一样了。太阳照射角度变低这会导致组件阵列阴影的长度高于平时，到了冬至日尤为明显。邻居电站在设计的时候没有考虑到这方面的因素，以至于阴影遮挡已经到了令人发指的程度，所以严重影响了发电量。

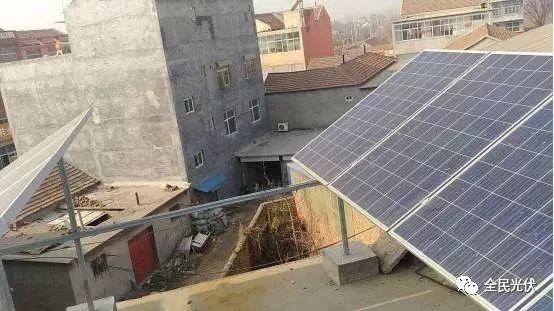

前面的屋顶遮挡了第一排组件

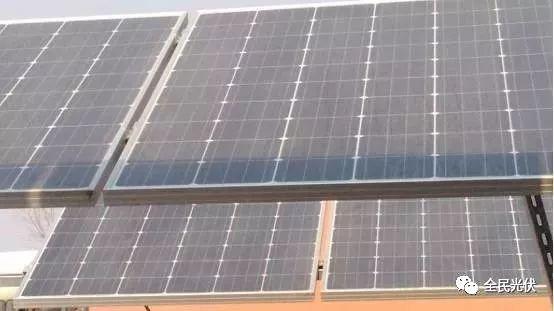

前排组件遮挡了后排组件
在户用光伏电站的方案设计当中，阴影遮挡是除了屋顶荷载能力之外最重要的因素了。由于光伏组件内的电池片都是串联的，一排组件中的每个组件也都是串联在一起的，这就意味着仅仅是几个电池片被阴影遮挡造成了发电功率不足，会影响整排组件发电，甚至整个电站的发电效率。
所以设计过程中，一定要按照标准的设计规范考虑一年四季的阴影情况。尤其是平面屋顶多排设计的电站，一定要留好前后排间隔距离。
注意前后排间距
另外，设计、安装的不规范，组件边框、支架的接地不规范，都有可能是发电量不足的罪魁祸首。

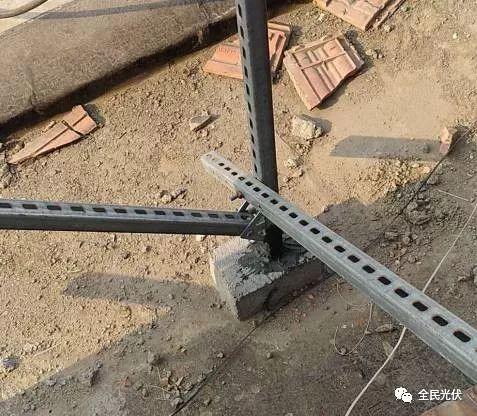

邻居电站的施工极为不规范，隐患无穷

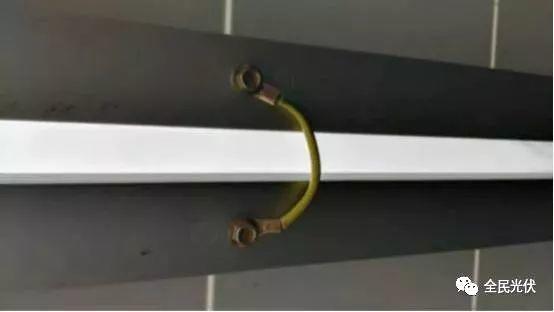

规范的组件接地

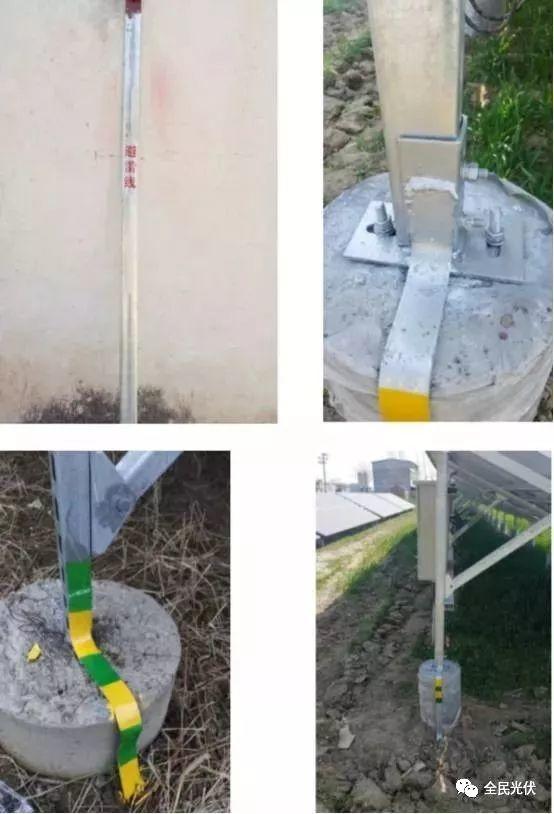

规范的支架接地
细心的朋友一定注意到了，邻居电站除了装机容量大之外，组件也选用的单位面积功率更高的单晶硅组件（单板功率差20W）。本应该更加发挥单位面积效率的优势，但却被阴影大大的拉了后腿，真是赔了夫人又折兵。
所以说，比起纠结选用单晶硅还是多晶硅，更有效的提升发电量的办法是做好设计和运维工作。不然，一个小小的阴影，一些微不足道的灰尘甚至是一颗鸟粪，就足以轻松赔掉你在设备选型上花掉的真金白银！
图解
还记得这些奇葩电站吗？

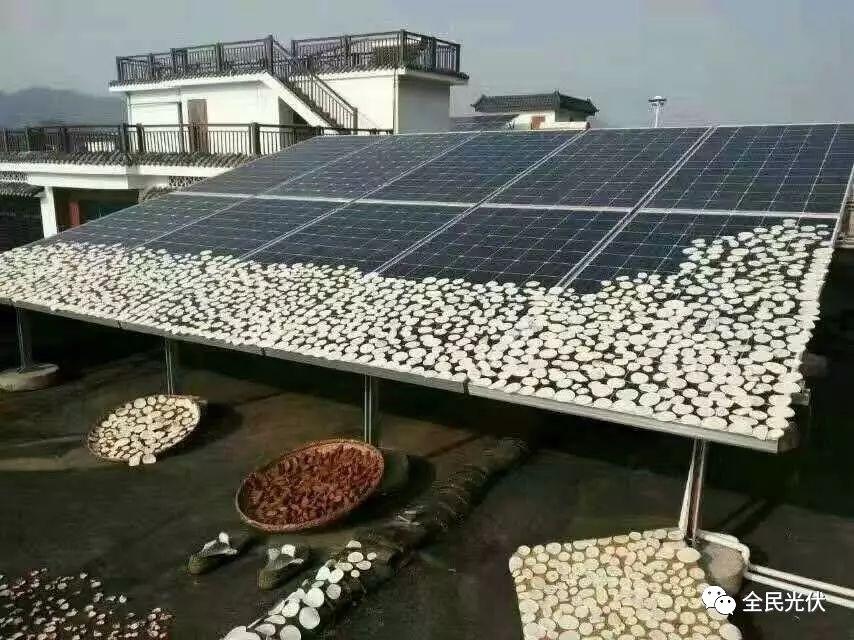

花式晒蘑菇

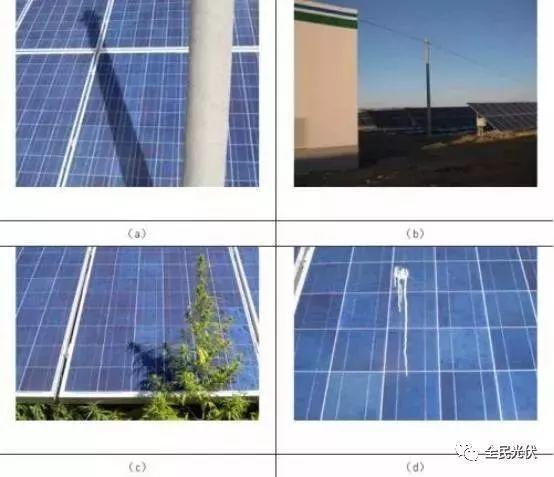

阴影制造者：电线杆、高压线、树、鸟粪
还是没躲开

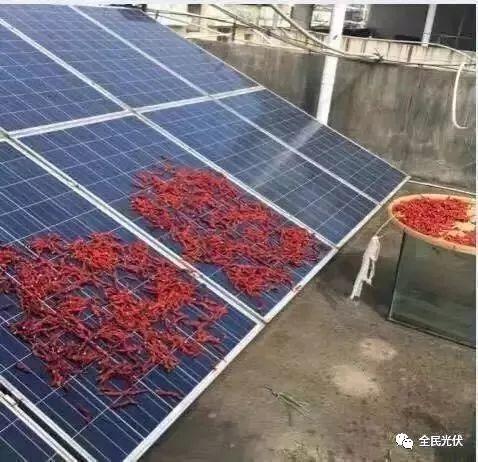

花式晒辣椒

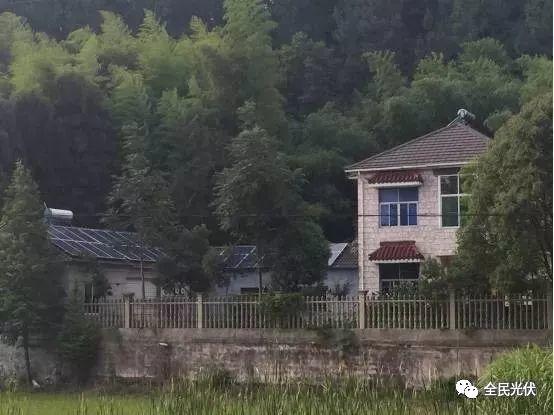

终年不见天日的户用光伏电站
总结
分布式光伏电站怎样才能逃脱阴影的魔爪呢？首先，市面上有很多可以辅助进行阴影轨迹计算的软件，甚至手机上的APP。其次，虽然户用光伏的安装门槛并不高，但设计还是要经过专业的培训的，比如小光教育的课程上，就有诸多系统性的光伏系统设计的培训教程。最后，全民君友情提示，无论理论上多么高深，实地的踏勘和现场设计才是最最重要的。实事求是和严谨的现场测量才是正道。

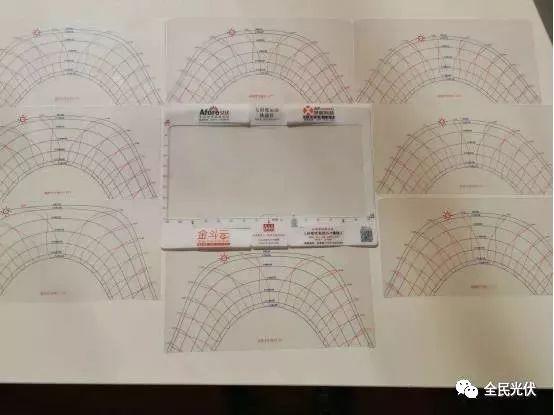

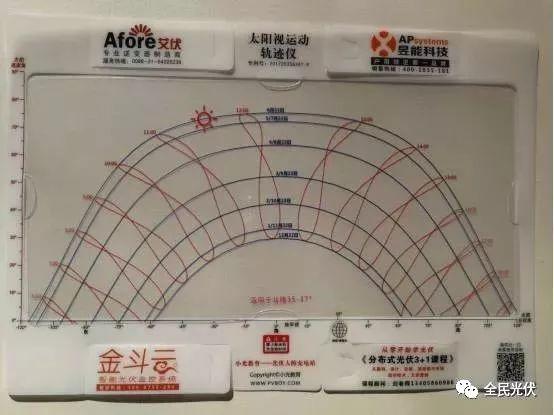

最后，给大家推荐个阴影轨迹测量神器。这是由小光教育推出的太阳视运动轨迹仪，可以根据不同的维度挑选不同的轨迹片，站在屋顶上实际观测阴影遮挡情况。有了它，你就可以轻松甩掉讨厌的阴影啦！
