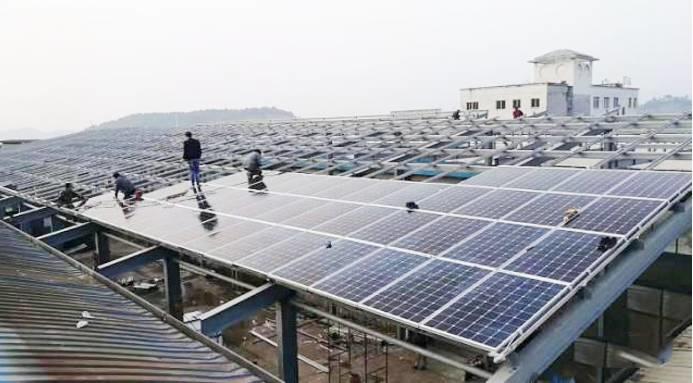

结合近来北方农村屋顶平改坡的需求量很大的情况,如果直接将光伏组件作为防水屋顶来安装的话一举两得,是一个很好的发展方向。

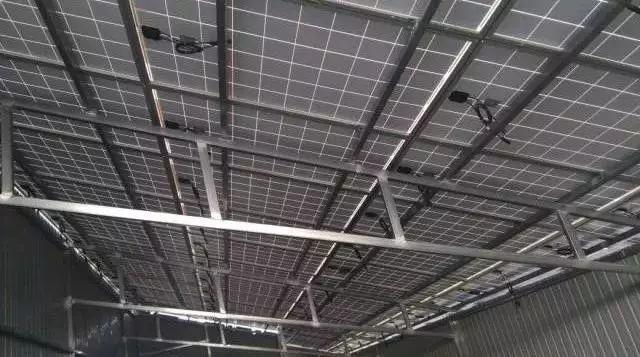

实践证明,农户对这种光伏防水屋顶尤为青睐,这种屋顶不仅美观,保温隔热,还可以形成很大的储物空间,整体安装成本甚至会大大降低。

干货 | 光伏代替房顶:光伏屋顶防水最正确的做法

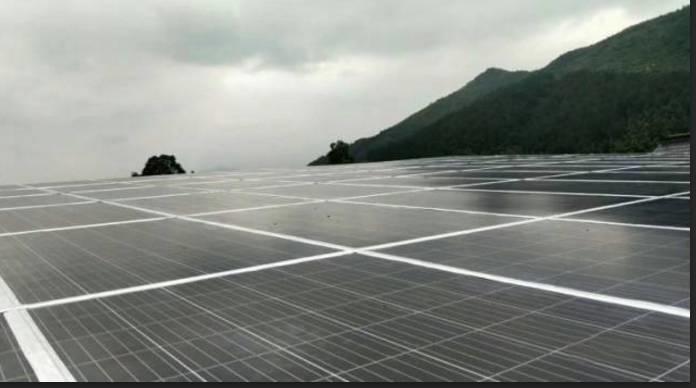

光伏防水屋顶

既然作为防水屋顶,其防水性能就非常重要。光伏组件防水屋顶的做法包括打胶,铝箔胶带粘接,彩钢瓦衬底,定制导流支架,定制组件边框,BIPV专用构件等,这些方案都有各自的缺陷:麻烦,可靠性差,复杂,昂贵,不利于光伏防水屋顶的推广,经过长期的实践经验总结,工程师们开始使用并推广一种廉价实用的新方案:防水胶条。

干货 | 光伏代替房顶:光伏屋顶防水最正确的做法

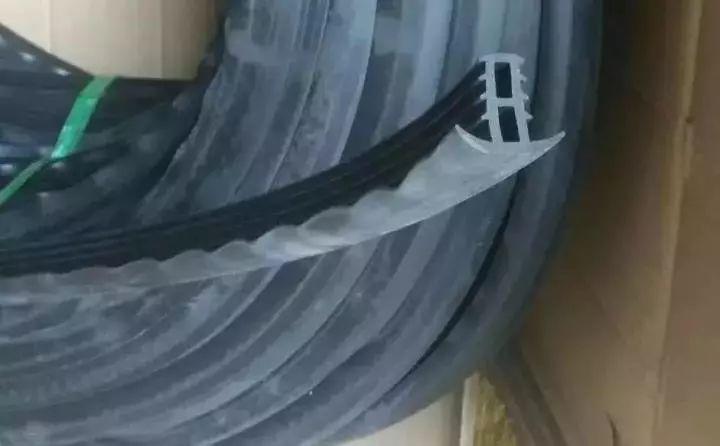

防水胶条

使用方法也挺简单,找到尺寸合适的防水胶条,直接插入组件间隙即可。

干货 | 光伏代替房顶:光伏屋顶防水最正确的做法

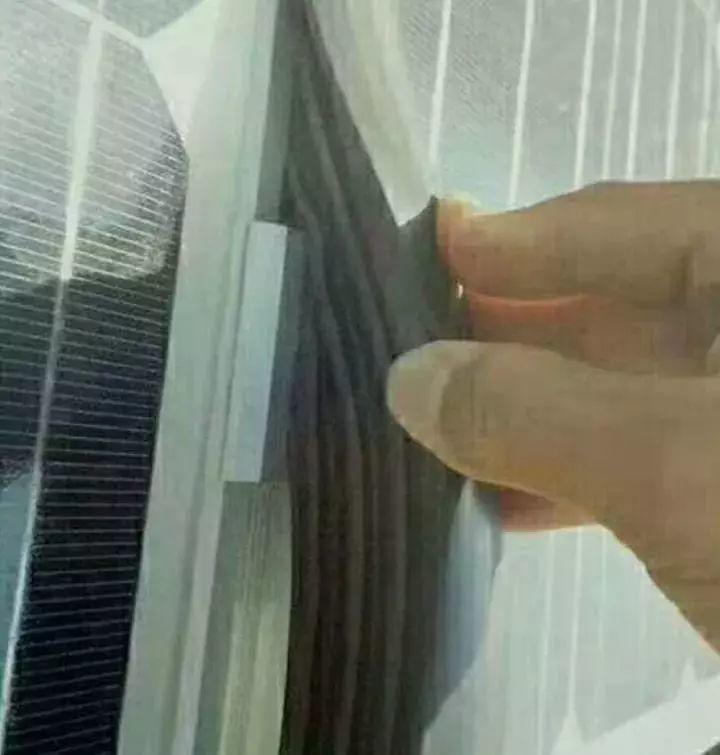

细节图1

干货 | 光伏代替房顶:光伏屋顶防水最正确的做法

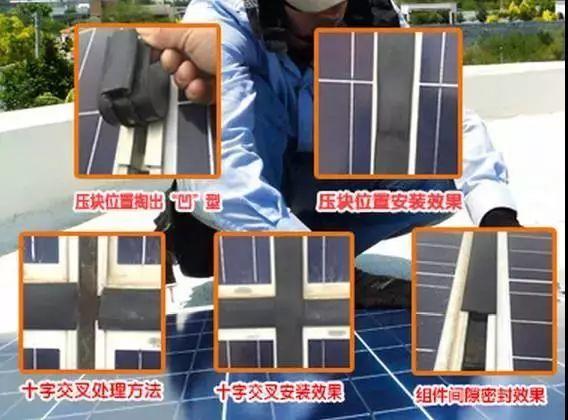

细节图2

但是,这种方案是不是完美无缺呢?

当然不是!

实践发现,采用防水胶条,组件竖向防水效果较好,但是横向有问题:由于横向防水胶条凸起,下雨时泥浆容易搁置,下雨小时间短时反而容易藏污纳垢。雨水容易从缝隙间流入,不能做到完全防水。

那怎么办,于是工程师们又想到了之前的丁基防水胶带。

干货 | 光伏代替房顶:光伏屋顶防水最正确的做法

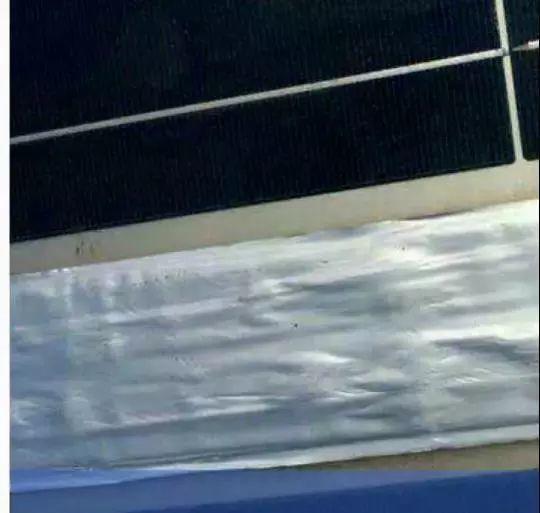

丁基铝箔胶带

这样横向使用丁基铝箔胶带,竖向使用防水胶条,效果就比较好了,但是,问题还是有的,夏天组件温度很高,局部甚至会融化铝箔胶带的粘接剂,而且胶带易破顺,难更换,也是一个缺点,不知道大家有没有更好的方案呢?

延伸阅读

屋面防水处理遵循的一般原则是:宜导不宜堵,即保证节点处理在暴雨积水时能顺利的让水泻掉而保障屋面不漏。

因此,在设计时首先应使支架基座不与排水方向垂直布置,不阻碍屋面雨水排放。另外,施工中在既有屋面上采用直接放置支架基座的方式安装光伏系统时,基座不与原屋面的结构层发生关系,因此为保证结构的安全性,必须保证基座放置平稳、整齐,并需要采取措施进行固定,避免发生倾覆、滑移等现象。由于基座与结构层不发生关系,设置附加防水层困难,应尽量保全原屋面的防水层,防止发生渗漏。

对于必须打孔破坏原屋面的情况,则要做到因地制宜,根据不同情况做不同处理。

1、混凝土平屋面或别墅混凝土坡屋面防水

对于混凝土平屋面或别墅混凝土坡屋面(上覆瓦片)的新建建筑,通常在设计时就应预埋螺栓,按照常规做法做好屋面防水。

对于混凝土平屋面或别墅混凝土坡屋面(上覆瓦片)的既有建筑,应首先确认屋面结构。了解更多内容搜索微信公众号“光伏人家了解”;将光伏组件基座与结构层连接时,基座顶部金属埋件周边是防水薄弱环节,若处理不当,雨水容易从埋件的螺栓周围下渗到达结构层,对结构层的受力钢筋造成腐蚀,形成安全隐患。因此,设置光伏组件基座时,应当将防水层应铺设到基座和金属埋件的上部,并在地脚螺栓周围做密封处理,穿防水层处用防水密封胶填实,隔绝雨水下渗路径外还应在基座下部增设一层附加防水层,即使基座顶部发生渗漏,雨水也不会到达结构层。

干货 | 光伏代替房顶:光伏屋顶防水最正确的做法

2、金属屋面的防水

对于金属屋面来说,需要将光伏系统的钢结构穿透原防水层及压型钢板,固定在建筑的主体钢结构上;再参照金属屋面防水做法,进行隔汽、保温及防水处理。施工的重点是去锈蚀、密封、对基层及外围涂刷防水涂料。

对金属屋面的局部漏点,应采用优质中性耐候密封胶涂抹封堵;对于局部锈蚀严重的彩钢板,在安装光伏组件前需要更换。

1)对于彩钢板肋板截面为梯形的情况:光伏支架通常是通过自攻螺栓与彩钢板从侧面或顶面连接。自攻螺栓必须带有配套的耐候密封防水垫片,且自攻螺栓固定完毕后,螺钉处须使用优质中性耐候密封胶涂抹。

2)对于有电缆套管穿屋面板的情况:在现有国标的图集上均有做法。设计和施工中,可根据实际工程的具体情况选用。

3)对于电缆穿屋面板的情况:可采用得泰盖片进行防水。得泰盖片是一种屋面防水结构,经常用在有彩色压型钢板屋面,具有良好的物理性能和耐化学腐蚀性能,可克服刚性防水材料的漏水等问题。

干货 | 光伏代替房顶:光伏屋顶防水最正确的做法

3、屋面打孔处的防水处理

对于混凝土平屋面或别墅混凝土坡屋面的既有建筑,若使用化学锚固螺栓固定支架,应首先确认保护层或使用面层的厚度。对于单位面积承重较大的预制楼板屋面,可在屋面现浇一定厚度的混凝土层,固化后利用化学锚固螺栓固定支架。对于上覆瓦片的坡屋面,应确认打孔深度,将化学锚固螺栓固定后,螺栓穿过瓦片的位置应使用防水密封胶做良好处理。化学锚固螺栓由于承载能力大,抗疲劳、耐老化,部分型号能承受动载荷和冲击载荷;对基体无膨胀力,不产生挤压应力,因此,不会对屋面防水造成不良影响。
