光伏电站安装利好环保，前提是设备质量及安装工艺规范，其中，接地是十分重要的一个步骤，接地不当会因设备对地绝缘阻抗过低或漏电流过大而报错，影响发电量，甚至危害人身安全。那么，光伏采用什么接地呢？
一、组件侧接地
1.组件边框接地
很多人认为组件与支架均为金属体，直接接触导通，只要做了支架的接地处理就不用再做组件的了。实际上组件铝边框与镀锌支架或铝合金支架都做了镀层处理，满足不了接地要求。而且组件存在着老化问题，可能产生漏电流过大或者对地绝缘阻抗过低问题，如果边框不接地，几年之后，逆变器很可能报相应的故障导致系统不能正常发电。

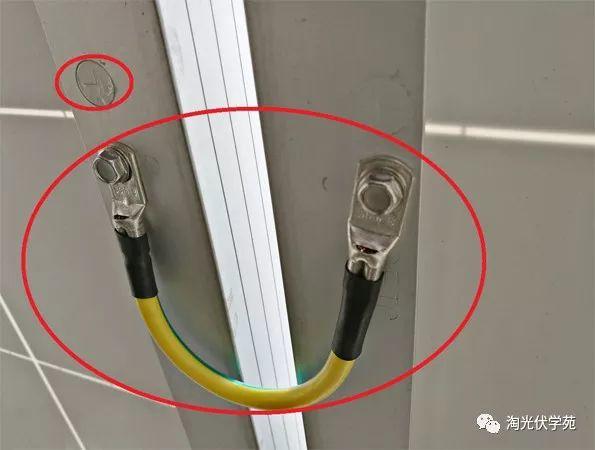

组件与组件之间的连接

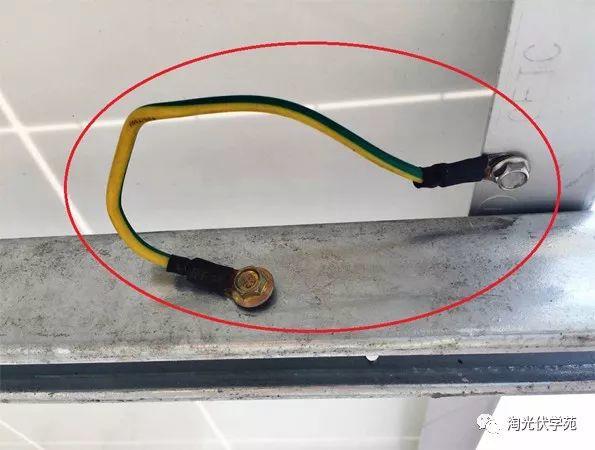

组件与支架之间的连接
光伏组件防雷接地
2.组件支架接地
光伏组件的防雷接地电阻要求应小于10Ω，逆变器和配电箱接地电阻应小于4Ω。对于达不到接地电阻要求的，通常采用添加降阻剂或选择土壤率较低的地方埋入。

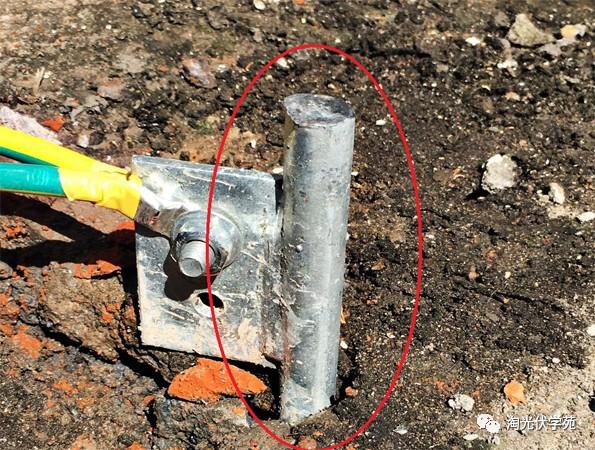

组件及支架防雷接地圆钢
1.工作接地
一般工作接地(PE端)接到配电箱里的PE排上，再通过配电箱做接地。

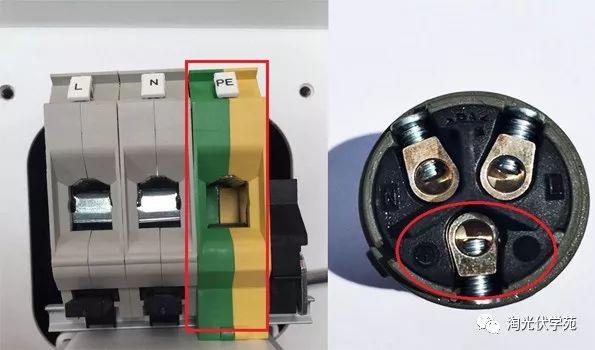

逆变器PE端
2.保护接地
逆变器机身的右侧有一个接地孔是做重复接地，保护逆变器和操作人员的安全。

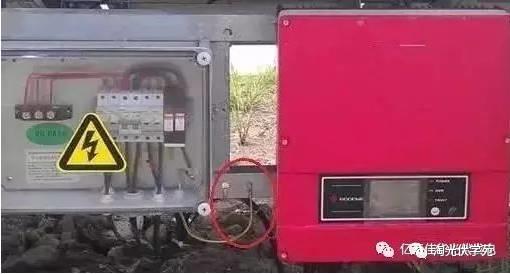

逆变器接地展示图
01、防雷接地

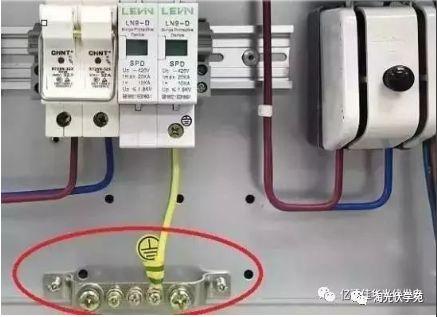

交流侧防雷保护一般由熔断器或断路器和防雷浪涌保护器构成，主要对感应雷电或直接雷或其他瞬时过压的电涌进行保护，SPD的下端接到配电箱的接地排上，如下图所示。
02、箱体接地
根据《建筑电气工程施工质量验收规范》6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

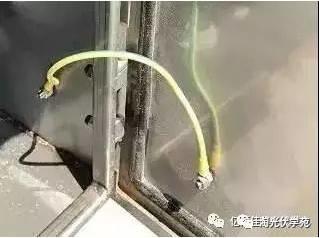

配电箱的柜门与柜体要做跨接线，保证可靠接地，如下图所示↓↓↓↓↓
配电箱内设备所有的接地线均要与PE排连接，再由PE排引出，如下图所示↓↓↓↓↓
提醒大家以后在安装的时候要在组件侧、逆变器侧以及配电箱侧做好防雷接地工作，希望在以后的安装过程中以上能帮到大家！
