光伏电站虽说寿命悠长,质保时间长达25年,但在发电过程中多多少少总会“生病”,所以你会“治疗”你家的光伏电站么?如果不会的话,不妨看看下面的内容吧!

故障现象:逆变器屏幕没有显示

故障分析:没有直流输入,逆变器LCD是由直流供电的。

可能原因:

(1)组件电压不够。逆变器工作电压是100V到500V,低于100V时,逆变器不工作。组件电压和太阳能辐照度有关。

(2)PV输入端子接反,PV端子有正负两极,要互相对应,不能和别的组串接反。

(3)直流开关没有合上。

(4)组件串联时,某一个接头没有接好。

(5)有一组件短路,造成其他组串也不能工作。

解决办法:用完用表电压档测量逆变器直流输入电压。电压正常时,总电压是各组件电压之和。如果没有电压,依次检测直流开关,接线端子,电缆接头,组件等是否正常。如果有多路组件,要分开单独接入测试。如果逆变器是使用一段时间,没有发现原因,则是逆变器硬件电路发生故障,可以联系生产厂家售后。

故障现象:逆变器不并网,屏幕显示市电未接

故障分析:逆变器和电网没有连接

可能原因:

(1)交流开关没有合上。

(2)逆变器交流输出端子没有接上。

(3)接线时,把逆变器输出接线端子上排松动了。

解决办法:用万用表电压档测量逆变器交流输出电压,在正常情况下,输出端子应该有220V或者380V电压,如果没有,依次检测接线端子是否有松动,交流开关是否闭合,漏电保护开关是否断开。

光伏组件电压过高,屏幕显示PV电压高

故障分析:直流电压过高报警

可能原因:组件串联数量过多,造成电压超过逆变器的电压。

解决办法:因为组件的温度特性,温度越低,电压越高。单相组串式逆变器输入电压范围是100-500V,建议组串后电压在350-400V之间,三相组串式逆变器输入电压范围是250-800V,建议组串后电压在600-650V之间。在这个电压区间,逆变器效率较高,早晚辐照度低时也可发电,但又不至于电压超出逆变器电压上限,引起报警而停机。

隔离故障,屏幕显示PV绝缘阻抗过低

故障分析:光伏系统接地绝缘电阻小于2兆欧

可能原因:太阳能组件,接线盒,直流电缆,逆变器,交流电缆,接线端子等地方有电线对地短路或者绝缘层破坏。PV接线端子和交流接线外壳松动,导致进水。

解决办法:断开电网,逆变器,依次检查各部件电线对地的电阻,找出问题点,并更换。

漏电流故障,屏幕显示输出漏电流过高

故障分析:漏电流太大

解决办法:取下PV阵列输入端,然后检查外围的AC电网。直流端和交流端全部断开,让逆变器停电30分钟以上,如果自己能恢复就继续使用,如果不能恢复,联系售后技术工程师。

电网电压过高,屏幕显示市电电压超范围

故障分析:电网电压过高。电网阻抗增大,光伏发电用户侧消化不了,输送出去时又因阻抗过大,造成逆变器输出侧电压过高,引起逆变器保护关机,或者降额运行。

解决办法:

(1)加大输出电缆,因为电缆越粗,阻抗越低。

(2)逆变器靠近并网点,电缆越短,阻抗越低。

达不到理想的输出功率

可能原因:影响光伏电站输出功率因素很多,包括太阳辐射量,太阳电池组件的倾斜角度,灰尘和阴影阻挡,组件的温度特性等。因系统配置安装不当造成系统功率偏小。

解决办法:

(1)在安装前,检测每一块组件的功率是否足够。

(2)调整组件的安装角度和朝向。

(3)检查组件是否有阴影和灰尘。

(4)检测组件串联后电压是否在电压范围内,电压过低系统效率会降低。

(5)多路组串安装前,先检查各路组串的开路电压,相差不超过5V,如果发现电压不对,要检查线路和接头。

(6)安装时,可以分批接入,每一组接入时,记录每一组的功率,组串之间功率相差不超过2%。

(7)安装地方通风不畅通,逆变器热量没有及时散播出去,或者直接在阳光下曝露,造成逆变器温度过高。

(8)逆变器有双路MPPT接入,每一路输入功率只有总功率的50%。原则上每一路设计安装功率应该相等,如果只接在一路MPPT端子上,输出功率会减半。

(9)电缆接头接触不良,电缆过长,线径过细,有电压损耗,最后造成功率损耗。

(10)光伏电站并网交流开关容量过小,达不到逆变器输出要求。

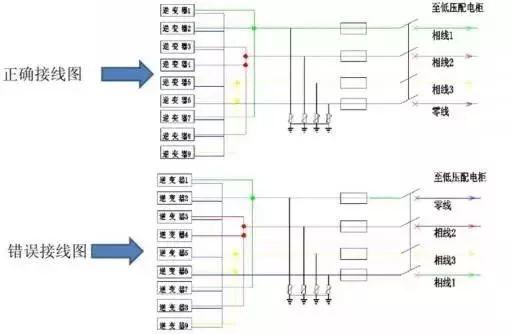

故障现象:接线错误

可能原因:交流配电柜进线端接线错误,把相线和零线对调了。

干货 | 分布式及户用光伏电站常见故障与解决办法

故障现象:烧保险丝,防雷模块损坏

可能原因:浪涌保护器短路造成保险丝熔断,或模块被击穿。

解决办法:更换保险丝和浪涌保护器

故障现象:交流断路器跳闸

可能原因:光伏组串中间某一块组件的连接线与光伏支架连接了,有可能是电缆的绝缘层损坏造成的。

解决办法:检查组件的连接线,特别注意连接线与支架接触的地方,找出与支架连接的导线。

故障现象:组串开路电压异常

可能原因:光伏阵列输出电压过低

解决办法:检测组串中每个组件的开路电压异常的组件,检测它的旁路二极管,如果二极管有问题就更换二极管,如果二极管没问题就更换组件。

故障现象:组件安装错误

可能原因:组件安装时由于处在一个倾斜的角度,组件边框受到应力和扭曲力作用,并且由于螺丝所配的平垫片不够大,导致组件边框在风力的作用下从支架上脱出。

解决办法:重新安装支架。
