据业内专业人士透露,2017年国内双玻组件出货量约达到2GW,全球出货量达3GW左右,其中仍以单面双玻组件为主。而随着市场2018年对双面双玻组件的认可,预计今年双玻组件出货量将翻番,达3.5GW-4GW左右。
抗PID、抗蜗牛纹、抗隐裂、抗风沙、防盐雾......双玻组件的高可靠性基本已成行业共识,对于自然条件比较严苛的地区,如较潮湿的东南地区,或是风沙较大的西北地区,又或是渔光互补、水面电站等项目,具有可靠性优势的双玻组件似乎已成标配。不少组件企业不约而同地把目光转向双玻组件,天合的透明或白色EVA双玻、瑞元鼎泰的瓷白双玻、亚玛顿的2.0超薄双玻、中节能的PVB双玻等特色产品深入人心。
双玻组件的结构特点决定了其高可靠性、高发电量、高防火等级、高系统电压等一系列优势,而这些优势让双玻组件的应用范围更加广泛。
事实上,双玻组件最早应用于BIPV,BIPV早期最主要应用的产品也是双玻组件。在BIPV项目中,光伏组件作为建筑的一部分构件,除了满足光伏性能要求外,还需要满足建筑力学、防火、美观、采光、隔音等建筑要求。而双玻组件恰好完美集合了这些特点:双玻组件可以制成各种颜色,应用于光伏幕墙非常美观;可以加工成中通的结构来隔热或隔音,适用于建筑物或隔音墙;可以制成各种透光率,满足建筑的采光要求。
例如中节能太阳能可提供定制化彩色双玻,在其即将开工的江苏扬中0.7MW BIPV发电项目中(包含0.27MWp幕墙光伏工程和0.445MWp屋面光伏工程两部份),将全部使用中节能太阳能订制60片和40片装的单晶PERC双玻组件,幕墙光伏使用60片和40片单晶双玻组件交叉排列方式,项目更加美观的同时室内也可保障有充足的光线。

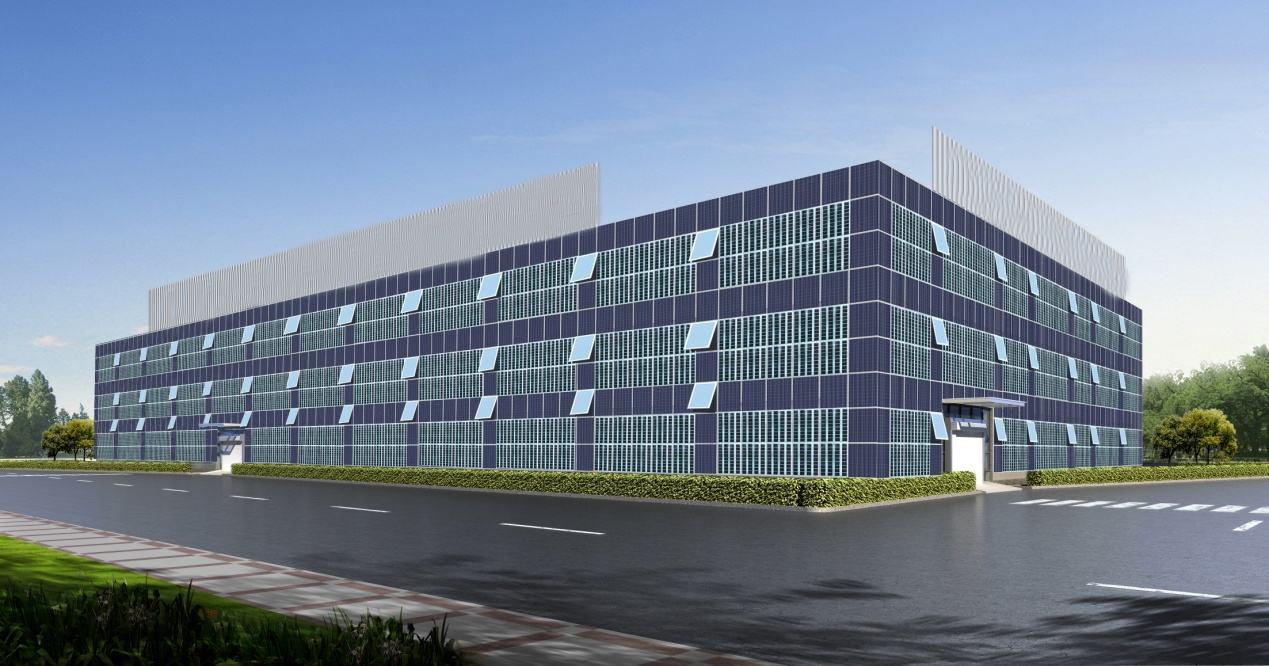

中节能江苏扬中0.7MW BIPV发电项目效果图

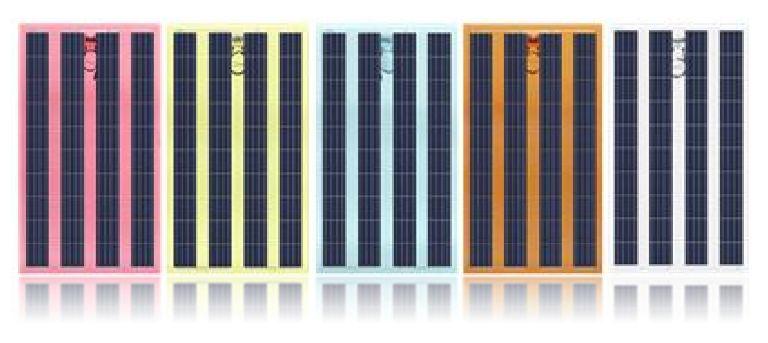

中节能太阳能彩色双玻
此外,相比于最常见的EVA双玻、POE双玻,PVB双玻在光伏建筑上的应用更具优势,因为在《民用建筑太阳能光伏系统应用技术规范》中要求,在幕墙、采光顶、遮阳、护栏等使用双玻光伏建筑组件,其夹胶层应为PVB。PVB膜的耐老化性能优异,且在建筑上的应用已超过四十年。
但是,材料成本高、工艺难度大、设备匹配差等问题成为限制PVB双玻大批量生产的瓶颈。对此,中节能太阳能通过不断的技术研发突破、与设备厂家联合开发高效能设备等一系列举措,使得PVB双玻制作工艺问题得到改善,成为首家实现PVB双玻量产的企业。PVB双玻材料和设备的突破使其成本降至与普通双玻持平,有效提升其市场竞争优势。
另外,2017年户用分布式的爆发式增长,大有走进千家万户的发展态势,据中国光伏行业协会秘书长王勃华介绍,分布式成为2017年市场发展的新亮点,全年新增装机有望超过18GW,预计户用光伏装机已达2GW以上,浙江、山东、河北等地区户用光光伏非常火爆。然而与此同时,户用光伏电站起火的新闻也时有发生,安全问题备受关注。当组件安装在屋顶上,其防火要求就尤为重要,此时双玻组件具有最高防火等级Class A的优势则体现出来,传统组件背板为高分子聚合物材料,易燃烧引起火灾,而双玻组件由于两面均为玻璃结构,没有高分子材料背板,提供更好的安全保障。

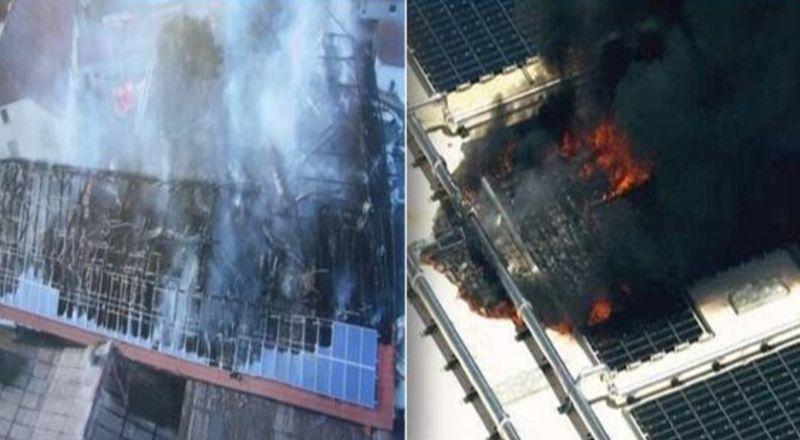

屋顶分布式起火现场(图片来源于网络)

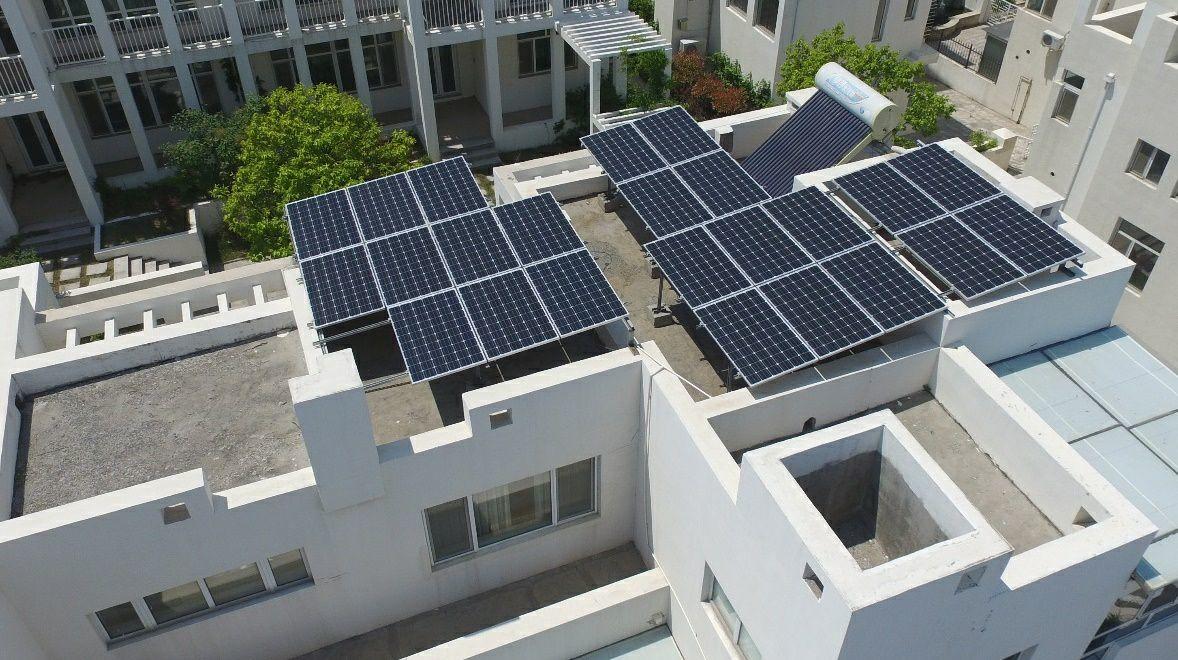

双玻组件应用在屋顶分布式
双玻组件不得不提的另一个优势在于良好的抗PID性能,双玻组件由于双面均为玻璃的结构,透水率几乎为零,这使得其在水面光伏、渔光互补、农光互补等项目中具有独特的优势。
在2016年第二批光伏领跑者基地中,安徽两淮1GW领跑者基地项目明确表示,必须建设水面漂浮电站,才能进入评优名单,为此投资企业大多选择了几乎零透水率、抗PID的双玻组件。此外,山东济宁领跑者基地要求主要采用农光互补或渔光互补模式,山东新泰领跑者基地要求以农光互补为主,双玻组件仍是首选,尤其是白色双玻在农光互补项目中,不仅能降低发电成本,还能提升农作物产量。

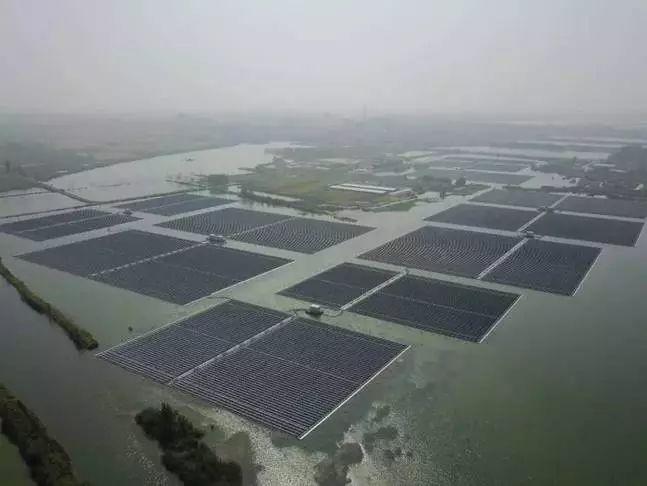

安徽两淮领跑者基地水面漂浮电站

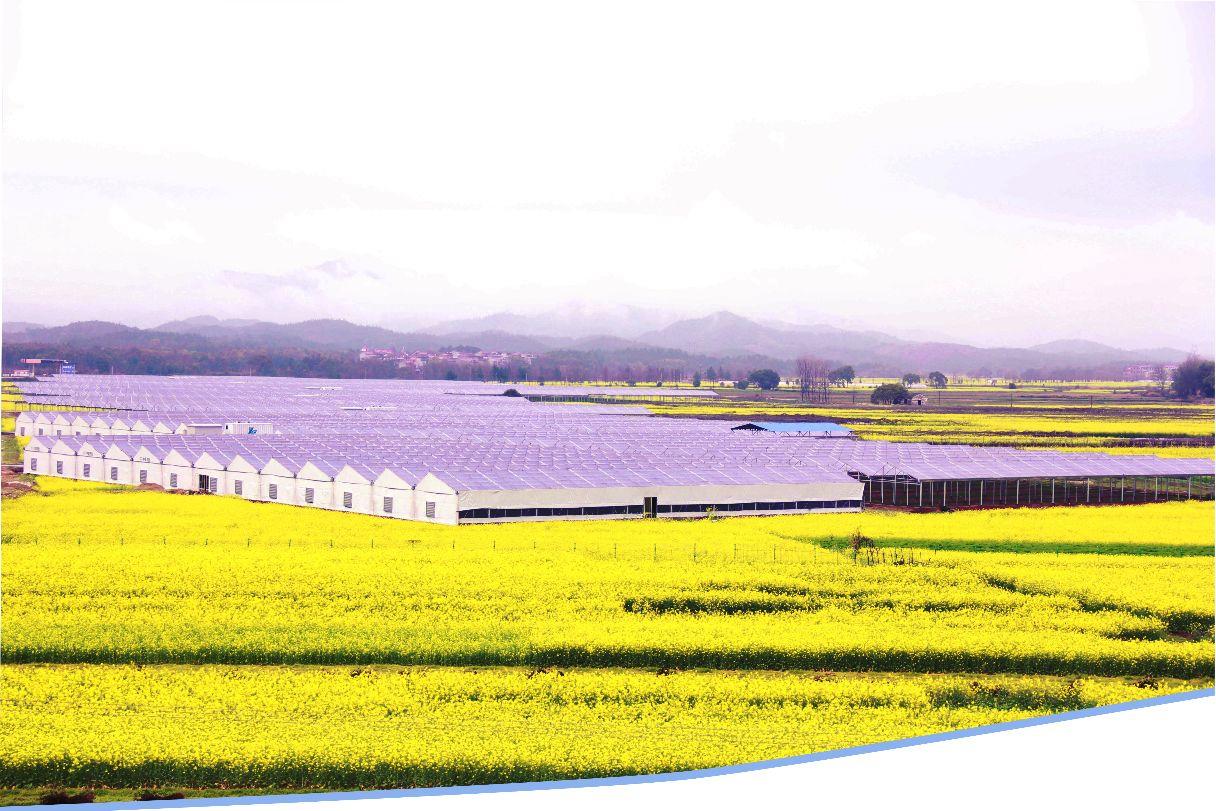

江西乐平市20MW农业大棚光伏项目
值得注意的是,当提到双玻组件的透水率时,本文用了“几乎”这个词,这是因为尽管相对于单玻而言,双玻组件能有效隔绝水汽,但其边缘仍会有水汽侵入,且在紫外照射下裸露在空气中的胶膜易老化。
为提供更好的双玻组件解决方案,中节能太阳能对市场上EVA双玻、POE双玻以及其PVB双玻组件做了一系列对比测试实验,包括在相同条件下做HAST测试、水煮实验、耐酸碱盐雾性能验证、落球冲击实验等,实验结果表明,PVB双玻的透水率更低、耐酸碱盐雾更优、抗冲击强度更高。

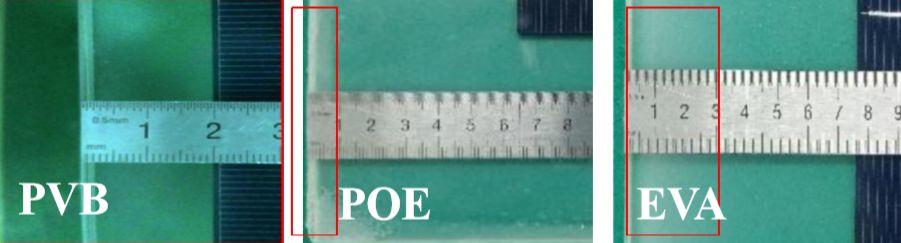

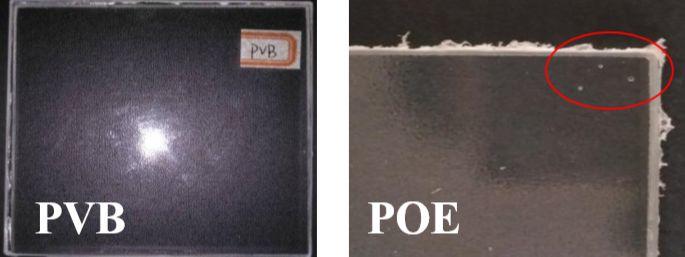

三种双玻HAST测试结果:PVB水汽渗入0mm、POE渗入10mm、EVA渗入30mm

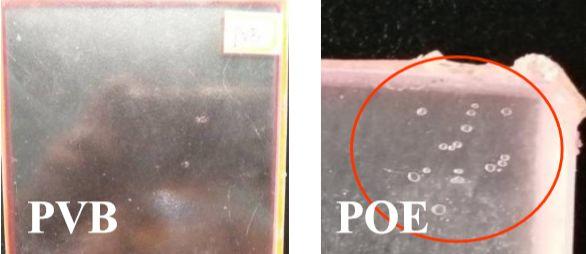

水煮实验结果
耐酸碱盐雾性能验证结果
此外,双玻组件无边框的结构设计不会产生负偏压,无需接地,能够进一步防止PID现象的发生。并且无边框设计可减少积灰、积雪,易清洗管理,极大地减少了运维工作量及费用,提升发电效益,尤其在西北部地区优势更为明显。
无边框设计不易积雪
双玻组件的高可靠性更直观的体现在可以带来更稳定的发电量,加上长达30年的使用寿命和更低的年衰减率(约0.5%),在生命周期内收益可高出至少21%左右。

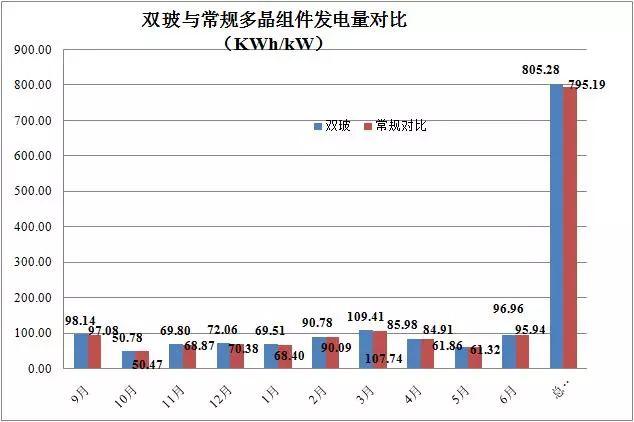

中节能太阳能楼顶测试电站近期发电量数据
目前双玻已经广泛应用于水面漂浮电站、渔光互补、农光互补、BIPV、领跑者项目等电站类型中,展望2018年,双面电池的推广、户用光伏的爆发、领跑者基地的需求等因素催化下,双玻组件的市场值得拭目以待。
