随着国家对家庭分布式光伏的大力扶持，分布式装机量在2020年预计达到60GW，将超过集中式光伏电站。因此，越来越多的普通大众开始接触光伏。但是很多人对光伏以及电工方面却缺乏一些专业的知识，所以，今天光伏到家就给大家详细介绍下，光伏并网时电度表的正确连接方式。
目前光伏并网的电表分为三相电表和单相电表两种，当光伏电站的逆变器容量在5Kw及以下时，逆变器与电表连接，选用单相电表就可以了。首先，我们先带大家认识下，三相电和单相电的基本原理以及他们的区别是什么吧。
- 三相电
能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；
以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路，也叫三相电。

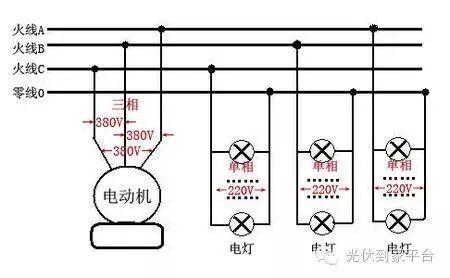

中国的电力系统是三相四线制！三条相线一条零线，U、V、W称为三相，相与相之间的电压是线电压，电压为380V；相线与零线之间称为相电压，电压是220V。如果每相之间的负荷不平衡,就会造成零点电压偏移,也就是说有的相对零线的电压高于220伏,有的又低于220伏。发电机输出和高压电输送都是三相电。
- 家庭用电
都是用220伏的，是任意一条相线（U、V、W三根线中的一根，俗称火线）和零线的组合。因为只用一相，所以是单相电。
不管家用电器是两个脚，或三只脚都是单相电。
家庭插座二个孔的分别是：一个火线，一个零线。一般全塑料的家用电器是用两只脚的插头。
家庭插座三个孔的分别是：一个火线，一个零线，一个地线。有金属外壳的家用电器是用三只脚的插头。
- 单相电与三相电的联系
在电工学中，只有单相电和三相电，即使是特殊需要用两根火线（相线）380V电压，也只能称为单相380V。
单相电是三相电的一部分，一路三相电（三相四线）可以分为三路单相电，公房大多数为6层，或许与三相电有关，每一相电供两层楼面，这样可以使三相电负荷平衡，三相电可以充分利用。
在了解了三相电和单相电后，大家对家庭用电也有了基本的认识。下面针对大部分家庭用户安装的小型电站，一般在5KW以下，由于逆变器是单相输出，因此，并网时电表需要安装双向电表（单相）。

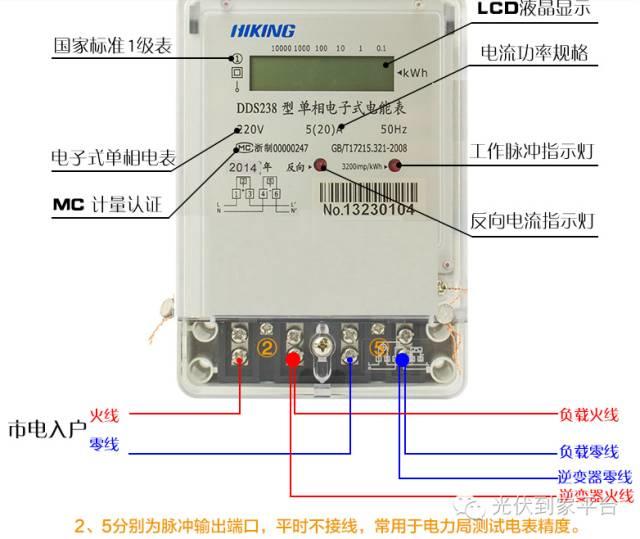

市面上常用的双向电表如下图所示，有6个接线端子，1,3为进线，4,6为出线，2,5为脉冲输出端口，一般不接线，用于电力局测试电表精度。
通过上方的双向电表结构图，可以很清楚的看到，市电的火线接双向端子1，零线接双向电表的端子4，双向电表的出线端子接单向电表端子1，出线6接端子3，负载端接单向电表2,4端子。要实现自发自用、余电上网，要在用户侧加入一个用户家庭电表，用于计量光伏电站的发电总量，具体接线方式参考下方示意图。

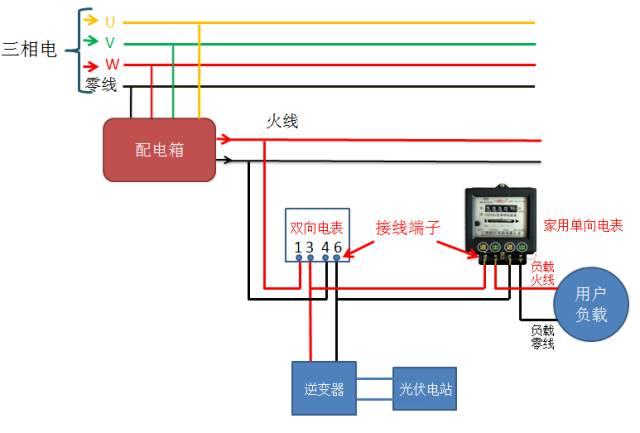

示意图1：一个双向电表一个单向电表

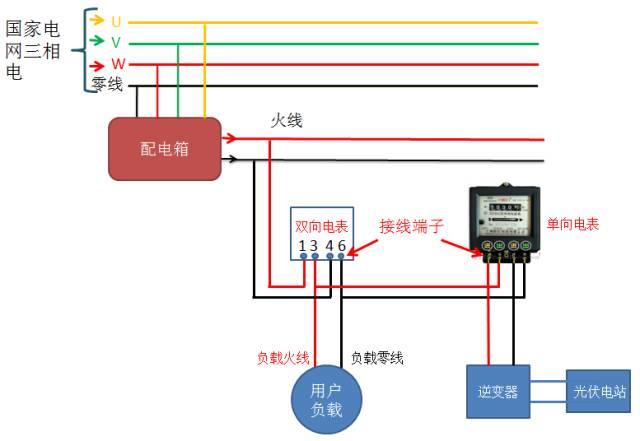

示意图2：一个双向电表+一个单向电表

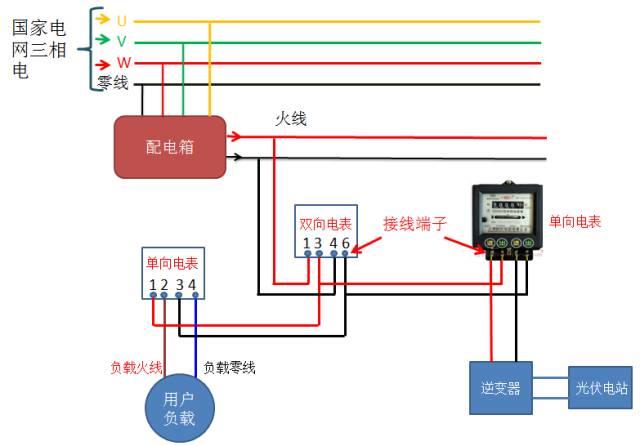

示意图3：一个双向电表+两个单向电表

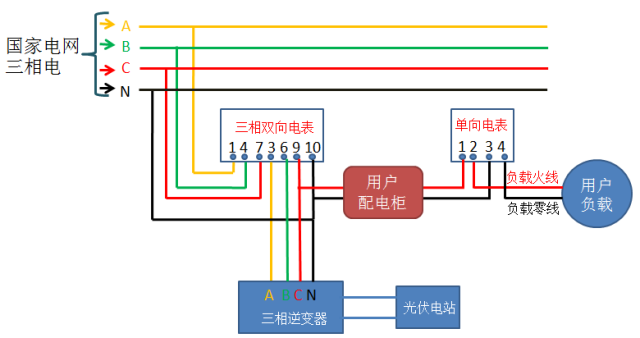

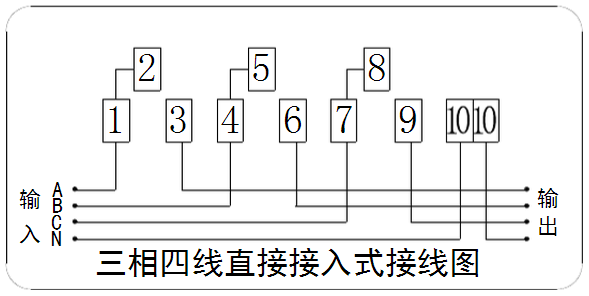

三相电表的1,4,7端子是A,B,C三相进线，3,6,9是A,B,C三相出线。10号端子接零线N.
在并网之前，我们首先要知道，三相电的颜色：A相（第一相）为黄色，B相（第二相）为绿色，C相（第三相）为红色。目前主要有以下几种叫法：A，B，C相或者L1，L2，L3相或者U，V，W相，顺序都是一样的，并网示意图如下图所示。
示意图1：三相双向电表+单向电表

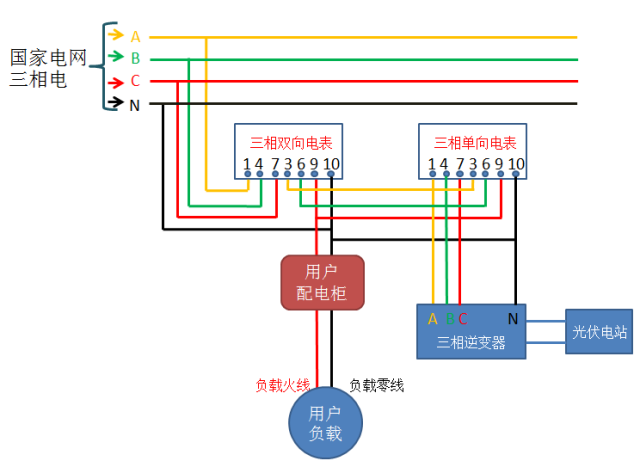

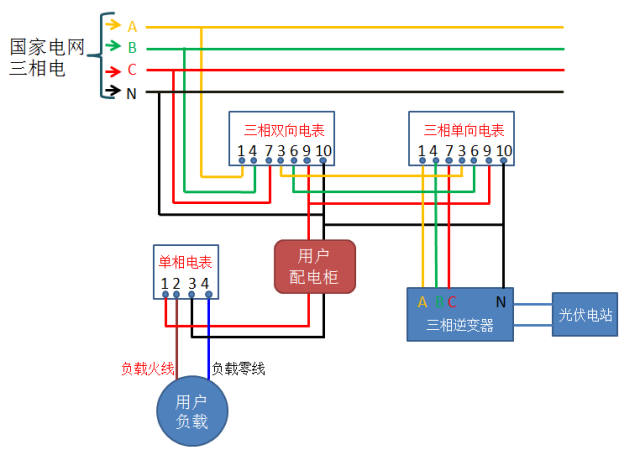

示意图2：三相双向电表+三相单向电表+单向电表
示意图3：三相双向电表+三相单向电表
用户除了根据上图安装外，还要额外考虑安装空气开关以及漏电保护装置，这样才能保证家庭用电的安全。另外，需要大家注意的是，在安装电表前，需要有专业电工操作基础的人员配合安装，避免在安装过程中出现不必要的因为操作原因造成的触电事故。
