遮挡在光伏板上造成的阴影对发电量影响到底有多大？
以如下现场检测为例，咱们一起来看看。
深圳市观澜镇，一个10kW电站，客户反应发电量不高，这个电站是2017年8月11号并的网，到8月29号为止，共发电500度，考虑到有4天是大雨，实际发电天数是15天，平均每天约33.3度，和年平均数据差不多，但8月份是光伏发电的高峰期，深圳地区同等装机量的电站，10kW每天是40-50度左右。
组件使用的265瓦多晶，数量40块，采用20块串联，2路并网的方式，直流电缆采用光伏专用4mm专用电缆，交流电缆采用型号BVR线径为4mm的铜电缆，交流开关采用500V20A，逆变器没有漏电流报警，电网电压报警等信息，说明电气系统方案和线路设计符合要求。
组件颜色一致，几乎没有色差，组件是新安装的，表面干净无灰尘，组件安装方位角度正南，面板PV1倾斜角度约5度，面板PV2倾斜角度约15度。从上午10:30分到12:30分两个小时内，面板1最大峰值功率约为4580W,面板2最大峰值功率约为3880W，拆开组件和逆变器接线，面板PV1开路电压是648V, 面板PV2开路电压是635V,电压相差很小，说明组件，逆变器，安装角度，施工等没有问题。

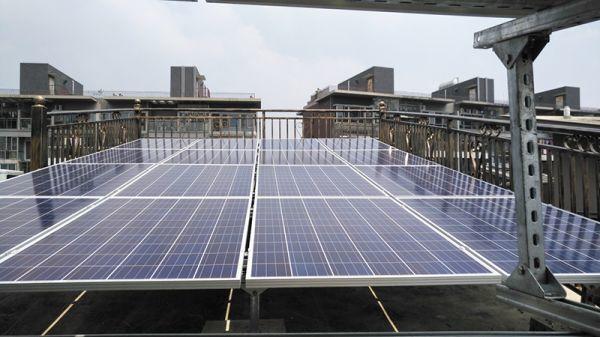

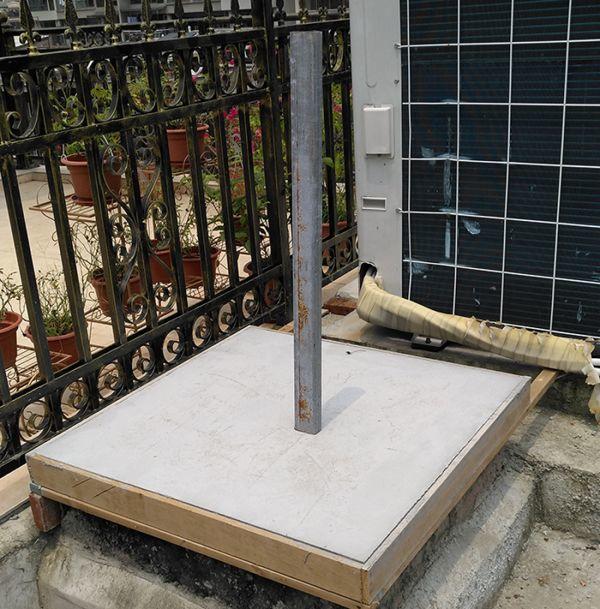

经进一步观察，怀疑影响发电量最大可能因素是阴影，面板PV1东向，西向和北向，面板PV2南向，北向均有金属护栏，离组件很近，约0.2米，比组件高0.5米左右，为了证实阴影对系统发电量的影响，特在电站边上竖起一根金属杆，观察阴影。

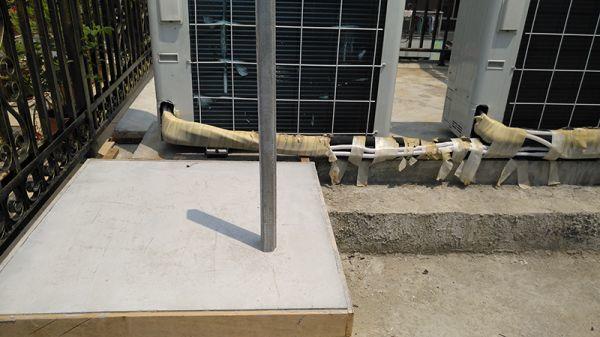

在上午11：10分左右，太阳由东向西，面板PV1功率是3230W，面板PV2功率是3640W，组件最大功率相差410W，约为12%，因为面板PV1东面的护栏，有部分阴影落在组件上，面板PV2东面没有护栏。

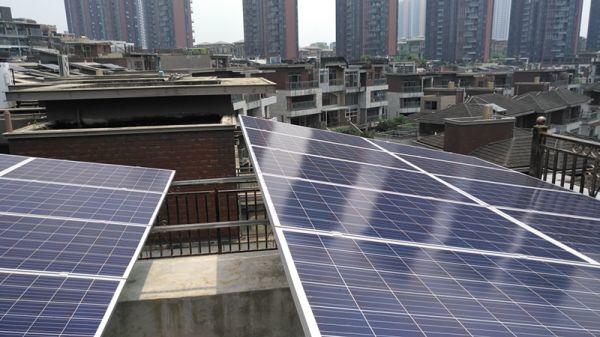

中午12：30分，当天测试时太阳最强，太阳由南向北，面板PV1峰值功率达到4580W，面板PV2峰值功率是3880W，PV1反过来比PV2大700W，约为18%，因为南面的护栏有阴影。组件是竖排安装，此时阴影遮挡住5块组件的下半部，对系统的发电量影响更大。
组件表面有遮挡阴影对系统发电量影响很大，这个10kW系统，初步估计四周的护栏会影响系统发电量的15%到20%左右，所以在设计时，要尽可能考虑周边环境，避开阴影遮挡。
