1.1MW屋顶分布式光伏电站应用案例
该工程为1137.92kW工业屋顶分布式光伏发电系统，项目位于深圳市宝安区，建设单位为深圳市综合能源有限公司，设计单位是四川陆纵电力设计有限责任公司。业主总共有三栋建筑：主厂房、办公楼、宿舍楼，其中主厂房为彩钢瓦屋顶，办公楼和宿舍楼为水泥屋顶。业主利用自身园区厂房闲置屋顶资源建设该MW级分布式光伏电站，既能获得可观的经济收益，又能为园区提供清洁绿色电力，减少二氧化碳排放，响应了政府节能减排的号召。
项目方案
作为投资方，业主外聘光伏电站EPC企业深圳市综合能源有限公司作为项目总包。项目方案如下：

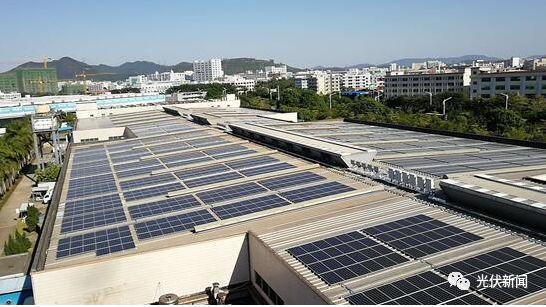

1.安装方式：主厂房彩钢瓦采用随屋面倾角约3°角铺设，共安装3486块组件，合计976.08kW；办公楼和宿舍楼水泥屋顶采用约17°最佳倾角安装，共安装578块组件，合计161.84kW。

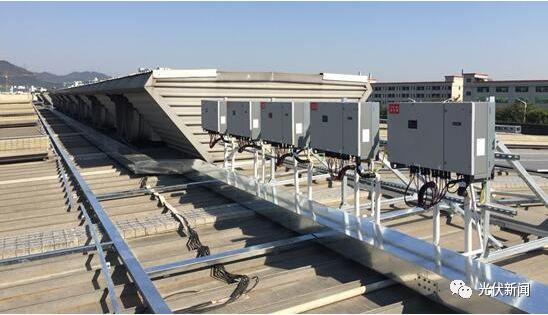

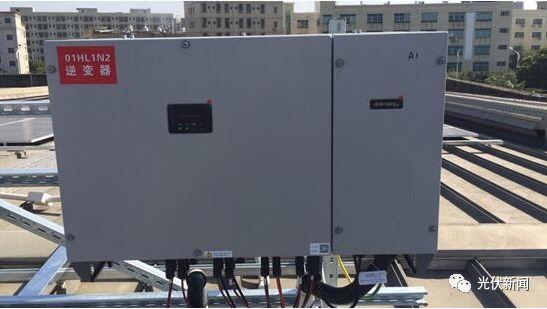

2.主要设备：尚德4064块280Wp单晶硅组件；盛能杰22台50kW组串式并网逆变器；6台4汇1交流汇流箱；2台500kW交流并网柜等。
3.并网方式：三相380V 50Hz并网，2个并网点分别接入两台变压器。
4.申请方式：自发自用、余电上网。
5.汇总如下：
| 工程位置 | 深圳市宝安区 |
| 地理位置 | 东经113°90’,北纬22°50’ |
| 环境温度 | 平均22.3℃,极低1.4℃,极高36.6℃ |
| 海拔高度 | 约10米 |
| 电站结构形式 | 混凝土屋顶支架式安装+彩钢瓦平铺安装 |
| 光伏组件数量 | 4064块280Wp单晶硅 |
| 安装角度 | 彩钢瓦：约3°平铺安装 |
| 水泥屋顶：约17°倾角安装 | |
| 装机总容量 | 主厂房：976.08kW |
| 办公+宿舍楼：161.84kW | |
| 并网电压 | 3相380V并网 50Hz,2个并网点 |
| 并网逆变器 | 22台50kW组串式 |
| 交流汇流箱 | 6台4汇1交流汇流箱 |
| 交流并网柜 | 2台 500kW并网接入箱 |
为获得高的发电量，各组串长度设计在19~21块/串，而50kW逆变器直流输入侧有4路MPPT对应10（3/3/2/2）路输入，则组串跟50kW逆变器输入的具体配置如下：
1.宿舍楼：总共铺设178块组件，装机容量为49.84kW，采用1台50kW，组串设计为20块/串*7串+19块/串*2串，具体接入方案为3*20/2*20/2*20/2*19，有一串留空不接。
2.办公楼：总共铺设400块组件，装机容量为112kW，采用2台50kW，组串全设计为20块/串*20串，具体接入方案为3*20/3*20/2*20/2*20，全部接满。
3.主厂房：总共铺设3486块组件，装机容量为976.08kW，采用19台50kW，组串全设计为21块/串，其中14台接入方案为3*21/2*21/2*21/2*21，有一串留空不接，5台接入方案为2*21/2*21/2*21/2*21，有两串留空不接。
项目总结
工程于2017年12月份成功并网发电，所有设备运行正常。随着电站的顺利运行，该项目显现出良好的社会效益及经济效益，实现了减少大量大气污染物排放的目标，为改善大气环境质量做出了贡献。据统计，这一光伏发电系统平均年发电量约为110万度，每年节约标煤 360.8吨，减少二氧化碳1096.7吨，减少碳粉尘299.2吨，相当于种植树木59923棵。减少大量大气污染物的排放，为改善大气环境质量做出贡献。
