光伏电站电气设备通常都是由各种基本件、部件、组件等组成，那么，这些基本件、部件、组件在电气图上都是怎样表示的？如果你看不懂光伏电站设备的电气原理图，设备发生故障时，你如何查找原因，又如何进行消缺呢？

为了在电气图上或其他技术文件中表示光伏电站设备的基本件、部件、组件，除了采用各种图形符号外，还须标注一些文字符号和项目代号，以区别这些设备及线路的不同功能、状态和特征等。

文字符号通常由基本文字符号、辅助文字符号和数字组成。用于提供电气设备、装置和元器件的种类字母代码和功能字母代码。

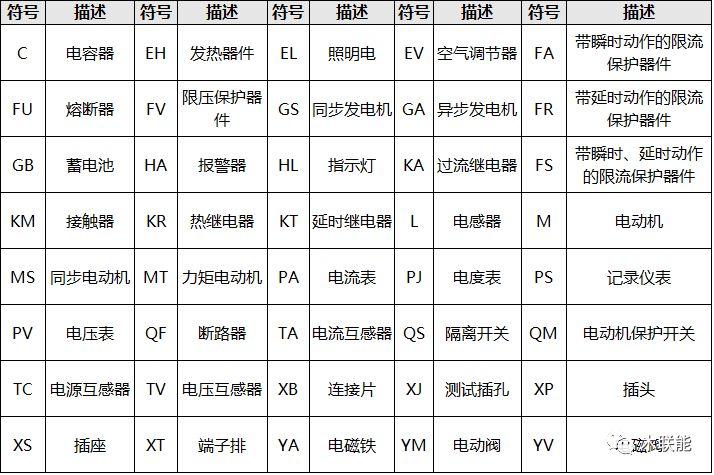

1.基本文字符号

收藏 | 光伏电站电气设备中的文字符号和项目代号

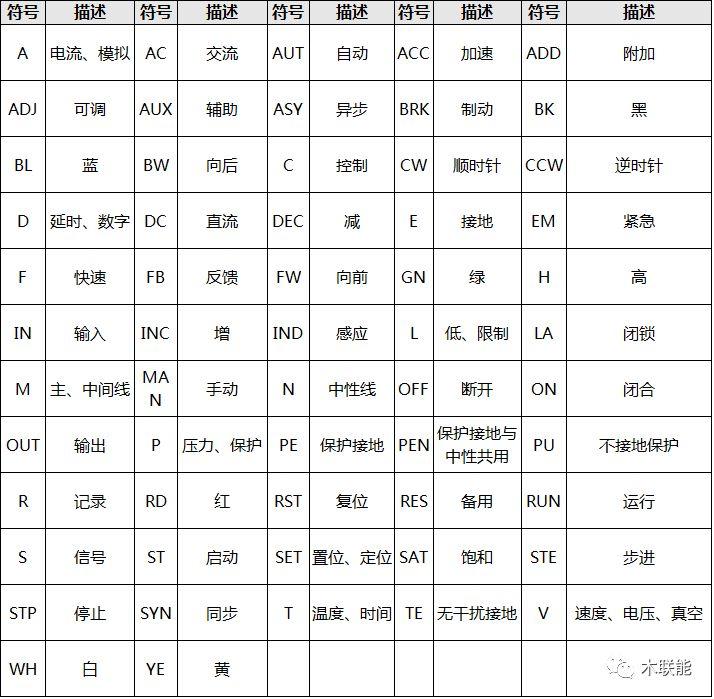

2.辅助文字符号

收藏 | 光伏电站电气设备中的文字符号和项目代号

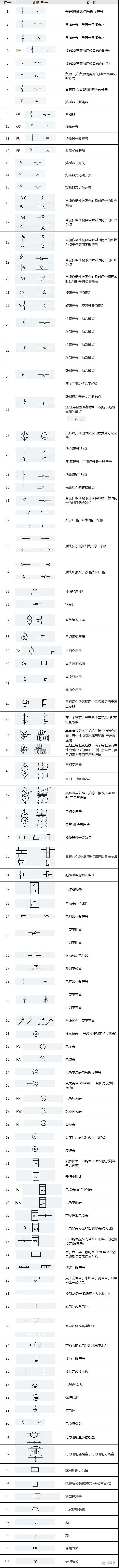

3.图形符号大全：

收藏 | 光伏电站电气设备中的文字符号和项目代号

来源：木联能
