1、开工前先调查、了解施工现场（对危房、瓦房等具备安装条件的屋面要及时和户主说明情况，禁止安装。）及临近地方管线，若现场存在需要改移的设施，配合户主协调，做好有关工作。
1.1工程施工人员 人，其中辅助人员 人；
1.2工程辅助车辆 辆。
2、根据建筑屋顶的设计标准，妥善处理屋顶。（对屋面的防水情况进行检测，要确保做到不会破坏屋面本身的防水结构层）
注：需甲方协调，为达共赢。
3、平或屋面支架安装:
屋面清理→测量定位→支脚底座安装
钻孔→安装支脚→安装横向支撑→安装轨道→安装斜支撑
(1)屋面清理：
把要测量定位的屋面垃圾清理出场并打扫干净屋面。
(2)测量定位:
根据基础布置图确定每个支脚安装点的位置。
(3)支架底座安装钻孔：
在安装点的位置，根据支脚底座孔距在楼面上打孔，孔的直径、深度直径根据膨胀螺栓尺寸而定。
(4)安装支脚：
根据图纸确定前后支脚尺寸，确定好前后支脚位置后，用膨胀螺栓将支脚固定在屋面上
(注：必须安装防水胶垫与防水平垫圈)，要求与水平面垂直。
(5)安装横向支撑：
根据图纸确定横向支撑长度，用连接件将横向支撑与支脚连接
(注：两管连接部必须在连接件的中间位置)。
(6)安装轨道：
根据图纸要求选择轨道长度，确定轨道方向，用连接件将轨道固定在横向支撑顶部，根据图纸尺寸用螺栓将轨道固定在轨道固定件一侧。
(7)安装斜支撑：
根据图纸，选择斜支撑、斜支撑连接件及斜支撑固定螺栓，将斜支撑固定在图纸指定的位置。
4、光伏组件安装
4.1光伏组件安装前准备
（1）组件的运输与保管应符合制造厂的专门规定。电池组件开箱前必须检查，对照合同、设计、供货单检查组件的尺寸、品牌、合格证、技术参数、外观等，并组织做好开箱检查见证记录，检查合格后使用。
（2）组件安装前支架的安装工作应通过质量验收。组件的型号、规格应符合设计要求。组件的外观及各部件应完好无损，安装人员应经过相关安装知识培训和技术交底。
（3）组件的安装应符合下列规定：光伏组件安装应按照设计图纸进行。组件固定螺栓的力矩值应符合制造厂或设计文件的规定。组件安装允许偏差应符合规定：
组件安装标准及检验方法
| 序号 | 检查项目 | 质量标准 | 单位 | 检验器具 | ||
| 1 | 组件安装 | 倾斜角度偏差 | 按设计图纸要求或≤1°
|
mm | 角度测量尺（仪） | |
| 组件边缘高差 | 相邻组件间 | ≤1 | mm | 钢尺检查 | ||
| 东西向全长（同方阵） | ≤10 | mm | 钢尺检查 | |||
| 组件平整度 | 相邻组件间 | ≤1 | mm | 钢尺检查 | ||
| 东西向全长（同方阵） | ≤5 | mm | 钢尺检查 | |||
| 组件固定
|
紧固件紧固牢靠
|
扭矩扳手检查 | ||||
| 2 | 组件连接 | 串联数量 | 按设计要求进行串联 | 观察检查 | ||
| 接插件要连接 | 插接牢固可靠 | 观察检查 | ||||
| 组串电压、极性 | 组串极性正确，电压正常 | 万用表测量 | ||||
光伏组件的安装应符合下列要求：
1）光伏组件应按照设计图纸的型号、规格进行安装。
2）光伏组件固定螺栓的力矩值应符合产品或设计文件的规定。
3）光伏组件安装允许偏差应符合下表规定。
表：光伏组件安装允许偏差
| 项目 | 允许偏差 | |
| 角度偏差 | ±1° | |
| 光伏组件边缘高度 | 相邻光伏组件间 | ≤2mm |
| 同组光伏组件间 | ≤5mm | |
（4）组件之间的接线应符合以下要求：
1）光伏组件连接数量和路径应符合设计要求。
2）光伏组件间接插件应连接牢固。
3）外接电缆同插件连接处应搪锡。
4）光伏组件进行组串连接后应对光伏组件串的开路电压和短路电流进行测试。
5）光伏组件间连接线可利用支架进行固定，并固定，并应整齐、美观。
6）同一组光伏组件或光伏组件串的正负极不应短接。
7）严禁触摸光伏组件串的金属带电部位。
8）严禁在雨中进行光伏组件的连线工作。
5、汇流箱安装
5.1安装前检查
按照机箱内的装箱单，检查交付完整性：
1、光伏阵列汇流箱
2、钥匙
3、合格证
4、保修卡
5、产品使用手册
6、出厂检查记录
虽然产品出厂前已经测试和检测过，但是在运输过程中可能会出现损失情况，所以在安装之前还应进行检查一下，若检测到任何损坏情况请与运输公司或产品提供公司联系。并应拍有照片以作考证。
5.2.需要使用的安装工具及零件
| 名称 | 功能 | 名称 | 功能 | 名称 | 功能 |
| 一字螺丝刀 | 紧固螺钉 | 十字螺丝刀 | 紧固螺钉 | 扳手 | 紧固螺栓 |
| 力矩扳手 | 筋骨膨胀螺栓 | 斜口钳 | 修剪线扣 | 剥线钳 | 剥离线缆外皮 |
| 液压钳 | 压接铜鼻扣 | 电钻 | 钻孔 | 卷尺 | 测量距离 |
| 角尺 | 测量距离 | 水平尺 | 检查是否水平 | 铅垂测量仪 | 检查垂直偏差 |
| 线扣 | 绑扎线缆 | 手套 | 安装时佩戴 | 绝缘胶带 | 包扎裸线 |
| 万用表 | 测量电阻和电压及电流 |
5.3.机械安装基本要求
5.3.1外形尺寸
各类型汇流箱体积尺寸一般相同，区别为输入端子数目不同。下图以PVS-8M为例：

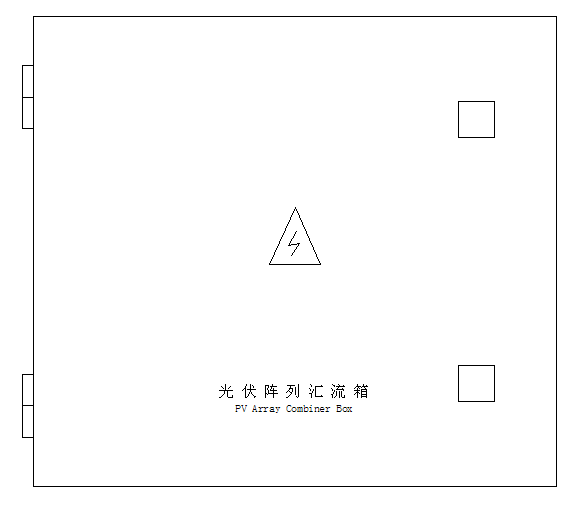

汇流箱外形图（此图片以PVS-8M为例）
5.3.2 汇流箱机械安装注意事项
5.3.2.1 汇流箱的防护等级满足户外安装的要求。但汇流箱是电子设备，因此尽量不要将其放置在潮湿的地方。
5.3.2.2 一般的汇流箱冷却方式为自然冷却，为了保证汇流箱正常运行及使用寿命，尽量不要将其安装在阳光直射或者环境温度过高的区域。
5.3.2.3 请确定汇流箱安装墙面或柱体有足够的强度承受其重量。
5.3.2.4 户外安装的汇流箱，在雨雪天时不得进行开箱操作！
5.3.2.5 白天安装光伏组建时，应用不透光的材料遮住光伏组件。否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。
5.3.2.6 箱体的各个进出线孔应堵塞严密,以防小动物进入箱内发生短路。
5.3.3 安装方式选择原则
光伏汇流箱安装方式可以根据工作现场的实际情况做出选择，通常采用的有挂墙式、抱柱式、落地式。
挂墙式：建议采用膨胀螺丝，通过汇流箱左右两边的安装孔，将其固定在墙体上。
抱柱式：建议使用抱箍，角钢作为支撑架，用螺旋将汇流箱安装在其。
5.4 电气接线及步骤
5.4.1汇流箱电器安装注意事项
5.4.1.1 只有专业的电气或机械工程师才能进行操作和接线。
5.4.1.2 所有的操作和接线必须符合所在国和当地的相关标准要求。
5.4.1.3 安装时，除接线端子外，请不要接触机箱内部的其他部分。
5.4.1.4 汇流箱安装前，用兆欧表对其内部各元件做绝缘测试。
5.4.1.5 箱内元件的布置及间距应符合有关规程的规定，应保证调试、操作、维护、检修和安全运行的要求。
5.4.1.6 输入输出均不能接反，否则后级设备可能无法正常工作甚至损坏其它设备；
5.4.1.7 将光伏防雷汇流箱按原理及安装接线框图接入光伏发电系统中后，应将防雷箱接地端与防雷地线或汇流排进行可靠连接，连接导线应尽可能短直，且连接导线截面积不小于16mm2多股铜芯。接地电阻值应不大于4欧姆，否则，应对地网进行整改，以保证防雷效果。
5.4.1.8 对外接线时，请确保螺钉紧固，防止接线松动发热燃烧。确保防水端子拧紧，否则有漏水导致汇流箱故障的危险。
5.4.1.9 在箱内或箱柜门上粘贴牢固的不退色的系统图及必要的二次接线图。
5.4.1.10配线要求使用阻燃电缆，要排列整齐、美观，安装牢固，导线与配置电器的连接线要有压线及灌锡要求，外用热塑管套牢，确保接触良好。
5.4.2对外接线端子介绍
汇流箱的输入输出以及通讯、接地等对外接口位于机壳的下部。

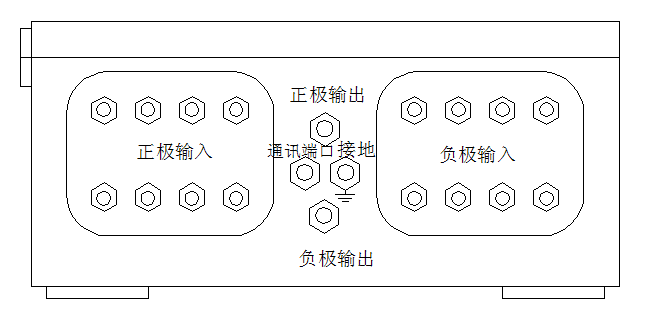

输入输出端子（此图片以PVS-8M为例）
5.4.3输入接线
具体输入路数由所用机型决定。注意与光伏组件输出正极的连线输入位于底部的左侧，而与光伏组件输出负极的连线位于底部的右侧。
5.4.4输出连线
输出包括汇流后直流正极、直流负极与接地，接地线为黄绿色。
5.4.5通讯接线
电流监测模块检测到某支路电流跳跃变化时，先进行报警，然后延时驱动跳闸单元，跳开断路器。考虑到造价因素，可以不增加。
5.4.6端子大小与连接线径
用户可以根据下表，对不同的端子查询选择合适的线缆。
| 端子说明 | 端子大小 | 使用电缆外径 | 推荐接线 | ||
| 8路 | 16路 | ||||
| 直流正极输入 | PG9-09G | 4.5-8mm | 4-6mm | ||
| 直流负极输入 | PG9-09G | 4.5-8mm | 4-6mm | ||
| 直流正极汇流输出 | PG21-18G | 10-18mm | 35mm | 70mm | |
| 直流负极汇流输出 | PG21-18G | 10-18mm | 35mm | 70mm | |
| 接地端子 | PG11-10G | 6-10mm | 16mm | ||
| 通讯端子 | PG16-14G | 8.5-14mm | 1.5mm低阻四芯屏蔽双绞线 | ||
5.5、汇流箱的试运行
汇流箱通电后自动运行，断电后停机。通过内部的断路器，可以关停汇流箱的直流输出。试运行前应满足以下要求：
5.5.1 检查母线、设备上有无遗留下的杂物。
5.5.2 逐步检查汇流箱内部接线是否正确。
5.5.3 使用外用表对每路电压进行测量，查看每路电压是否显示正常。
5.5.4 所有检查都合格后方可送电试运行
5.6、汇流箱的验收
5.6.1验收：
经送电运行一段时间后，无异常现象、方可办理验收手续。
5.6.2 汇流箱验收时，应移交的资料和文件
5.6.2.1投标人的应答书应提供设备详细说明书，其中包括设备规格、技术指标、电路原理、系统方框图以及机械结构尺寸、安装要求（走线方法、防雷接地、地面负荷等）、机架满负荷时的重量、环境条件、防震要求和详细布线图。
5.6.2.2投标人应随每套设备提供1套技术文件，包括系统和设备说明书、使用手册、维护手册、技术规范、安装测试说明，并应附有设备及构件的详细清单。
| 序号 | 测试项目 | 标准 | 检测方法 | 验收结果 |
| 1 | 环境温度 | |||
| 2 | 安装位置 | |||
| 3 | 水平偏差 | |||
| 4 | 汇流箱外观 | |||
| 5 | 防护等级 | |||
| 6 | 使用寿命 | |||
| 7 | 箱内部接线检查 |
汇流箱验收表
5.7、汇流箱的维护及注意事项
5.7.1 应定期检查熔断器，防止熔断器熔断后电池板处于开路状态，光伏电池电能不能输出；
5.7.2 检测或维护本设备时，注意输入输出均可能带电，防止触电或损坏其它设备；
5.7.3 用户单位应制定防雷设施管理制度，并指定专人管理；光伏防雷汇流箱属于电器类产品，非专业人员，请不要擅自拆卸。
5.7.4 本光伏防雷汇流箱勿需特别维护，为防止防雷模块失效，应对其工作状态作定期的检查。特别是雷电过后，应及时检查。如发现面板上的故障指示灯由“绿色”变为“红色”时，请及时与销售商或生产商联系。
5.7.5 光伏防雷汇流箱属于电器类产品，非专业人员，请不要擅自拆卸。
5.7.5.1 如果断路器电压等级值达不到要求，则可通过将直流断路器的两极分别串联来提高断路器的额定工作电压。直流耐压值可以达到不低于DC1000V。
5.7.6 必须更换与原型号相同等级的熔丝！安装保险丝时，请确保保险丝座夹紧！
5.7.7 箱内所装电器元件均为光伏防雷汇流箱专门定制的产品，不可与普通产品混用，若需更换请与销售商或生产商联系，且更换熔断器熔芯（专用直流高压容芯）时注意防止太阳能光伏电池的高电压电击伤人。
注：
5.8安装前施工人员需知安装须由有专业技术知识的人员（指导）进行。在阳光下安装接线时，应遮住太阳能光伏电池板，以防光伏电池的高电压电击伤人；
安装时，把可拆卸活动安装板（共4件）分别插入箱体底部的安装板插座中，并用两个M8*8螺钉固定，再用膨胀螺丝固定到安装位置。
将光伏防雷汇流箱按原理及安装接线框图接入光伏发电系统中后，应将防雷箱接地端与防雷地线或汇流排进行可靠连接，连接导线应尽可能短直，且连接导线截面积不小于16mm2多股铜芯。接地电阻值应不大于4欧姆，否则，应对地网进行整改，以保证防雷效果。安装完成检查无误后方可投入使用。
输入端位于机箱的下部，注意与光伏组件输出正极的连线位于底部左侧，而与光伏组件输出负极的连线位于底部右侧，用户接线时需要拧开防水端子，然后接入连线至保险丝插座，然后拧紧螺丝，固定好连线，最后拧紧外侧的防水端子。
输出包括汇流后直流正极、直流负极与地，上面备有四个端子供选择，接地线为黄绿线本。用户接线时需要拧开防水端子，然后接入连线，然后拧紧螺丝，固定好连线，最后拧紧外侧的防水端子。
本光伏防雷汇流箱勿需特别维护，为防止防雷模块失效，应对其工作状态作定期的检查。特别是雷电过后，应及时检查。如发现面板上的故障指示灯由“绿色”变为“红色”时，请及时与销售商或生产商联系。
应定期检查熔断器，防止熔断器熔断后电池板处于开路状态，光伏电池电能不能输出；
输入输出均不能接反，否则后级设备可能无法正常工作甚至损坏其它设备；
箱内所装电器元件均为光伏防雷汇流箱专门定制的产品，不可与普通产品混用，若需更换请与销售商或生产商联系，且更换熔断器熔芯（专用直流高压容芯）时注意防止太阳能光伏电池的高电压电击伤人；
检测或维护本设备时，注意输入输出均可能带电，防止触电或损坏其它设备；
输入线采用4mm2的软铜线，输出及地线采用不小于16mm2的软铜线。
用户单位应制定防雷设施管理制度，并指定专人管理；光伏防雷汇流箱属于电器类产品，非专业人员，请不要擅自拆卸。
箱体尺寸（8回路）：500*412*188，安装尺寸：438*370
附图前期安装过的汇流箱（以8回路为例）：
图1：输入输出线布置图
光伏汇流箱输入输出线布置图

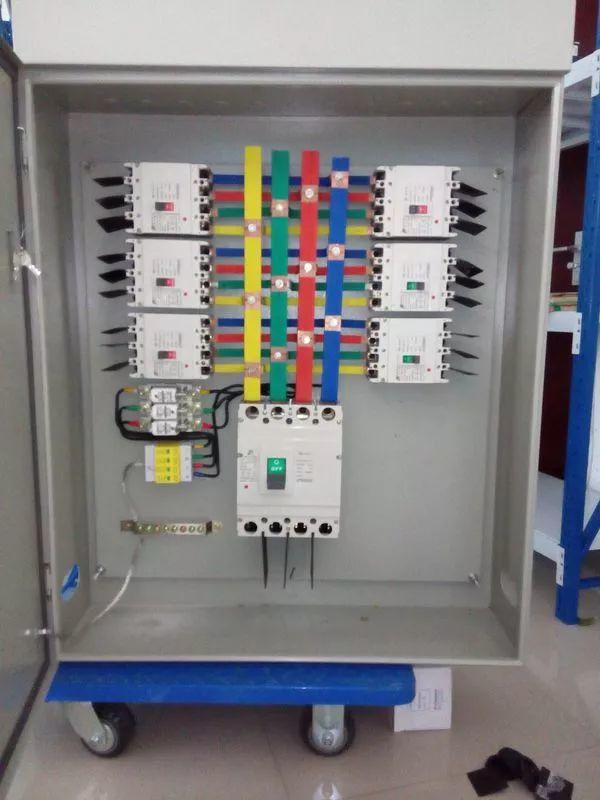

光伏汇流箱实景图片
6、农户光伏电气部分施工流程
按接受太阳能辐射量的大小，全国大致上可分为五类地区：
一类地区
全年日照时数为3200～330O小时，辐射量在670～837x104kJ／cm2•a。相当于225～285kg标准煤燃烧所发出的热量。主要包括青藏高原、甘肃北部、宁夏北部和新疆南部等地。这是我国太阳能资源最丰富的地区，与印度和巴基斯坦北部的太阳能资源相当。
二类地区
全年日照时数为3000～3200小时，辐射量在586～670x104kJ／cm2•a，相当于200～225kg标准煤燃烧所发出的热量。主要包括河北西北部、山西北部、内蒙古南部、宁夏南部、甘肃中部、青海东部、西藏东南部和新疆南部等地。此区为我国太阳能资源较丰富区。
三类地区
全年日照时数为2200～3000小时，辐射量在502～586x104kJ／cm2•a，相当于170～200kg标准煤燃烧所发出的热量。主要包括山东、河南、河北东南部、山西南部、新疆北部、吉林、辽宁、云南、陕西北部、甘肃东南部、广东南部、福建南部、江苏北部和安徽北部等地。
四类地区
全年日照时数为1400～2200小时，辐射量在419～502x104kJ／cm2•a。相当于140～170kg标准煤燃烧所发出的热量。主要是长江中下游、福建、浙江和广东的一部分地区，春夏多阴雨，秋冬季太阳能资源还可以。
五类地区
全年日照时数约1000～1400小时，辐射量在335～419x104kJ／cm2•a。相当于115～140kg标准煤燃烧所发出的热量。主要包括四川、贵州两省。此区是我国太阳能资源最少的地区。
